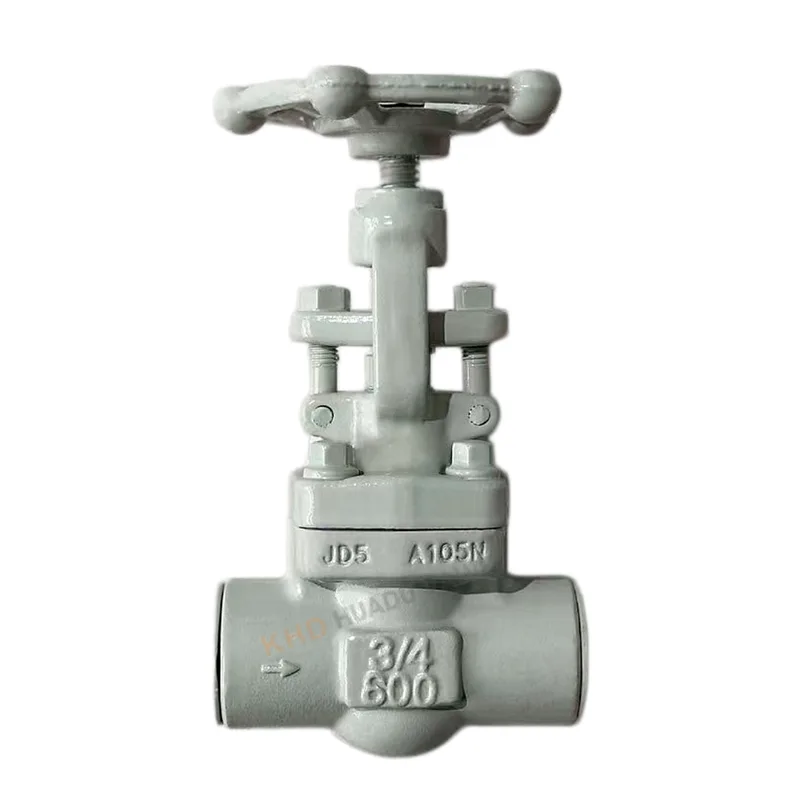

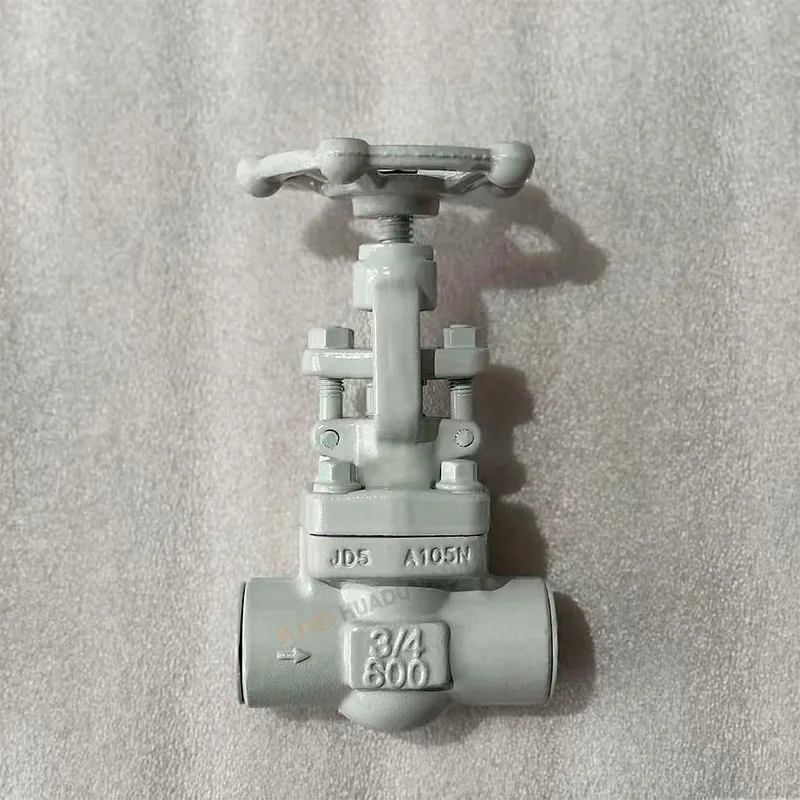

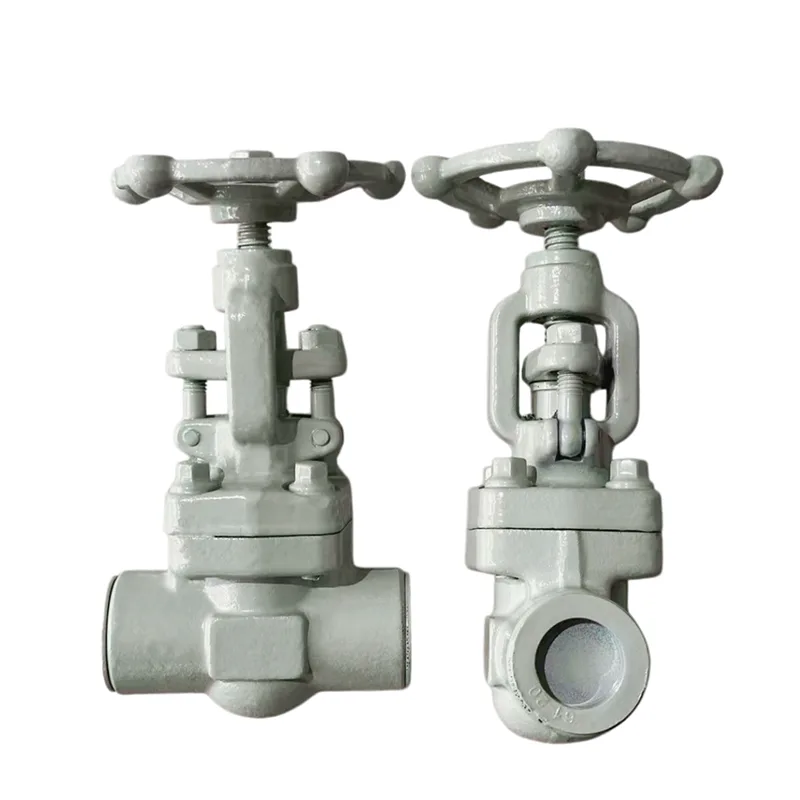

Сокет-гагнасан хуурамч хаалга хавхлага

Сокет-гагнасан хуурамч хаалганы хавхлага нь дамжуулах хоолойг хаах, урсгалыг хянах зориулалттай өндөр даралтын үйлдвэрийн хавхлага юм. Huadu Valve Group-ийн үйлдвэрлэсэн, A105N хуурамч нүүрстөрөгчийн ган ашигладаг бөгөөд 600-р ангиллын ажлын нөхцөлд тохирно. Аюулгүй байдал, битүүмжлэлийн гүйцэтгэл чухал байдаг газрын тос, химийн бодис, эрчим хүч, өндөр даралтын уурын системд өргөн хэрэглэгддэг. Сокетоор гагнасан хуурамч хаалганы хавхлага нь үйлдвэрлэлийн хүнд нөхцөлд тогтвортой ажиллах, урт хугацааны үйлчилгээний хугацааг баталгаажуулдаг.

Түүхий эд ба бүтцийн давуу тал

Өндөр чанартай хуурамч ган их бие

Сокет-гагнасан хуурамч хаалганы хавхлага нь A105N хуурамч нүүрстөрөгчийн гангаар хийгдсэн бөгөөд дараахь зүйлийг хангана.

Өндөр хүч чадал, нягтрал

Маш сайн цохилтонд тэсвэртэй

Нүх сүв, элсний нүх зэрэг цутгахад ямар нэгэн согог байхгүй

Материалын хатуу хяналт

Түүхий эд материалын багц бүрийг спектрийн шинжилгээгээр шалгана:

Нарийвчилсан химийн найрлага

Дахин боловсруулсан болон стандартын бус материал байхгүй

Тогтвортой механик гүйцэтгэл

Сокет-гагнуурын холболтын ашиг тус

Сокет-гагнасан хуурамч хаалганы хавхлагын холболтын төрөл нь дараахь зүйлийг хангана.

Битүүмжлэх чадвар сайтай

Хоногоос илүү өндөр даралтын эсэргүүцэл

Чухал систем дэх гоожих эрсдэлийг бууруулсан

Техникийн үзүүлэлтүүд

Стандарт параметрүүд

Хэмжээ: DN15–DN50 (энгийн нөөц)

Даралтын үнэлгээ: Ангилал 300 / Ангилал 600

Материал: A105N хуурамч нүүрстөрөгчийн ган

Төрөл: Сокет-гагнасан хуурамч хаалга хавхлага

Температурын хүрээ: -29 ° C-аас 570 ° C хүртэл

Үйлдвэрлэлийн процесс

Сокет-гагнасан хуурамч хаалганы хавхлагыг дараахь аргаар үйлдвэрлэдэг.

Интеграл хэвлэх

Дулааны боловсруулалт (хэвийн болгох үйл явц)

CNC нарийн боловсруулалт

Гүйцэтгэлийн онцлог

Микроны түвшний битүүмжлэлийн гадаргуугийн нарийвчлал

Битүүмжлэлийн гүйцэтгэл тэг алдагдалгүй

Түгжрэлгүй жигд ажиллагаатай

Өндөр температурт уурын системд тохиромжтой

Хэрэглээний талбарууд

Газрын тос, байгалийн хийн аж үйлдвэр

Сокет-гагнасан хуурамч хаалганы хавхлагыг дараахь зүйлд өргөн ашигладаг.

Газрын тос боловсруулах үйлдвэрийн шугам хоолой

Газрын тос дамжуулах систем

Байгалийн хийн байгууламжууд

Химийн үйлдвэр

Өндөр даралтын химийн шугам хоолой

Идэмхий шингэний хяналтын систем

Реакторын оролт/гаралтын систем

Эрчим хүчний үйлдвэр

Уур дамжуулах хоолой

Дулааны эрчим хүчний систем

Конденсат дамжуулах хоолой

Үйлдвэрийн ерөнхий хэрэглээ

Өндөр даралтын жижиг диаметртэй шугам хоолой

Тоног төхөөрөмжийн тусгаарлах систем

Аюулгүй унтраах програмууд

Гол шинж чанарууд

Түгээмэл асуулт

Сокет-гагнуурын холболт гэж юу вэ?

Сокет-гагнуурын холболт нь хоолойг нүхтэй залгуурт оруулаад дараа нь гадна талыг нь гагнаж холбох арга юм. Энэ нь ихэвчлэн өндөр даралттай, жижиг диаметртэй системд ашиглагддаг.

Залгуураар гагнасан хуурамч хаалганы хавхлагын хувьд хоолойг хавхлагын төгсгөлийн залгуурт оруулж, гагнаж, бат бөх, гоожихгүй холболт үүсгэдэг.

Сокет-гагнуурын холболтын гол шинж чанарууд

Өндөр хүч чадал, даралтын эсэргүүцэл

Маш сайн битүүмжлэх гүйцэтгэл

DN15–DN50 жижиг шугам хоолойд тохиромжтой

Урсгалтай холболттой харьцуулахад гоожих эрсдэл багассан

Газрын тос, хий, уурын системд түгээмэл байдаг

Гагнахын өмнө залгуур-гагнуурын хавхлагыг задлах ёстой юу?

Тийм ээ, үнэхээр. Сокет-гагнасан хуурамч хаалганы хавхлагыг суурилуулахын өмнө гагнуурын үед хавхлагыг хэсэгчлэн угсарч болохгүй.

Тохиромжтой суулгах практик:

Боломжтой бол дотоод эд ангиудыг салга (эсвэл хавхлага бүрэн нээгдсэн эсэхийг шалгаарай)

Хоолойг залгуурт бүрэн оруулна

Жижиг тэлэлтийн цоорхойг хадгалах (~1.5-2 мм)

Гагнуурыг зөвхөн гаднах холбоос дээр гүйцэтгэнэ

Хавхлагыг ажиллуулахын өмнө хөргөхийг зөвшөөрнө үү

Чухал тэмдэглэл:

Хавхлагын биеийг хэт халахаас зайлсхийх хэрэгтэй

Гагнуурын шаарыг хавхлагын хөндий рүү орохоос сэргийлнэ

Гагнуурын өмнө зөв тохируулсан эсэхийг шалгаарай

Буруу гагнуур нь битүүмжлэх гадаргууг гэмтээж, хавхлагын ашиглалтын хугацааг бууруулдаг.

OS&Y ба боолттой капот хоёрын ялгаа юу вэ?

Эдгээр нь хаалганы хавхлагуудад хэрэглэгддэг хоёр өөр бүтцийн загвар юм.

OS&Y (Гадна шураг ба буулга)

Ишний утас нь хавхлагын биеийн гадна талд байна

Үзэгдэх ишний хөдөлгөөн нь нээлттэй/хаалтын төлөвийг илтгэнэ

Засвар үйлчилгээ, ашиглалтын хяналтыг хялбар болгох

Галаас хамгаалах болон үйлдвэрлэлийн системд түгээмэл байдаг

Боолттой капот

Боолтыг боолт ашиглан хавхлагын биед холбодог

Дотор ишний загвар (гаднаас харагдахгүй)

Компакт бүтэц

Үйлдвэрлэлийн ерөнхий хэрэглээнд өргөн хэрэглэгддэг

Энгийн харьцуулалт:

OS&Y = гадаад харагдах байдал + хялбар ажиллагааг хянах

Боолттой капот = авсаархан + зардал багатай бүтэц

Төслийн шаардлагаас хамааран уг хоѐр төрлийг залгуурт гагнасан хуурамч хаалганы хавхлагт хэрэглэж болно.
