Зэвэрдэггүй ган тогтмол бөмбөг хавхлага Хуурамч фланцтай бөмбөг хавхлага

Бүтээгдэхүүний онцлог

- Их цооногтой, өндөр даралтын ажлын нөхцөлд тохиромжтой, бөмбөрцөгт суурилуулсан бэхэлгээний бүтэц.

- Нягт материалтай, механик өндөр бат бэх, зэврэлтээс хамгаалах сайн үзүүлэлт бүхий хуурамч хавхлагын их бие.

- Бүрэн портын загвар, бага урсацын эсэргүүцэл, их хэмжээний урсгалын багтаамж, дамжуулах хоолойн гахайн цэвэрлэгээнд тохиромжтой.

- Хаврын ачаалалтай хөвөгч суудал нь хоёр чиглэлтэй нягт унтрах, гоожих хурд багатай.

- API 607 ​​стандартад нийцсэн статик, галд аюулгүй бүтэцтэй, үлээлгэхээс хамгаалсан ишний загвар.

- Ашиглалтын аюулгүй байдлыг сайжруулахын тулд хэвийн бус хөндийн хэт даралтаас өөрийгөө чөлөөлөх суудал.

- Ашиглалтын момент бага, урт хугацааны тогтвортой үйлчилгээ үзүүлэхийн тулд ойр ойрхон нээх-хаалтын циклийг дэмждэг.

Гол шинж чанарууд

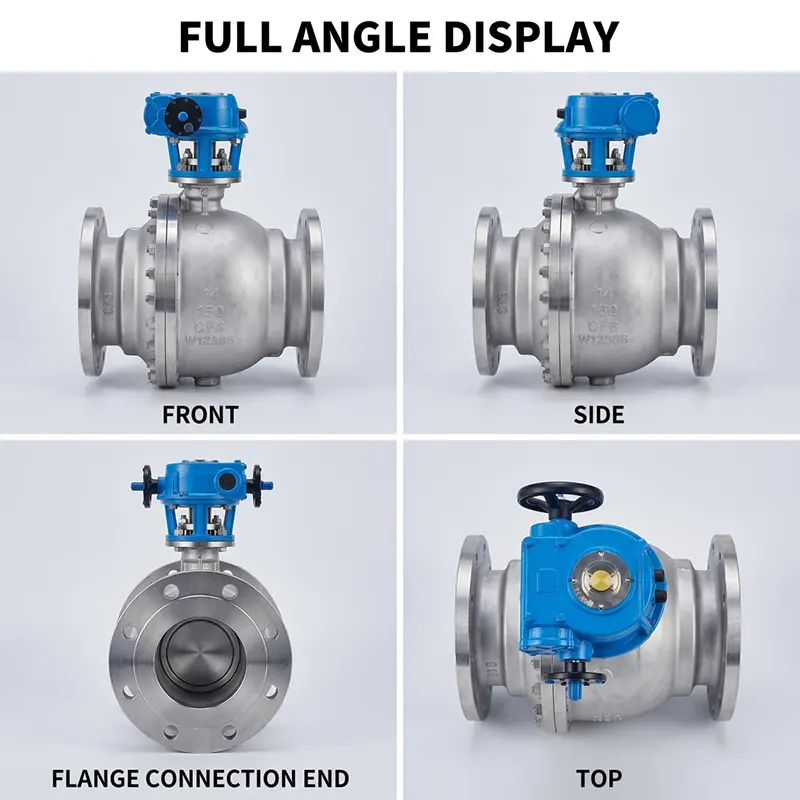

Бүтээгдэхүүний бүтэц

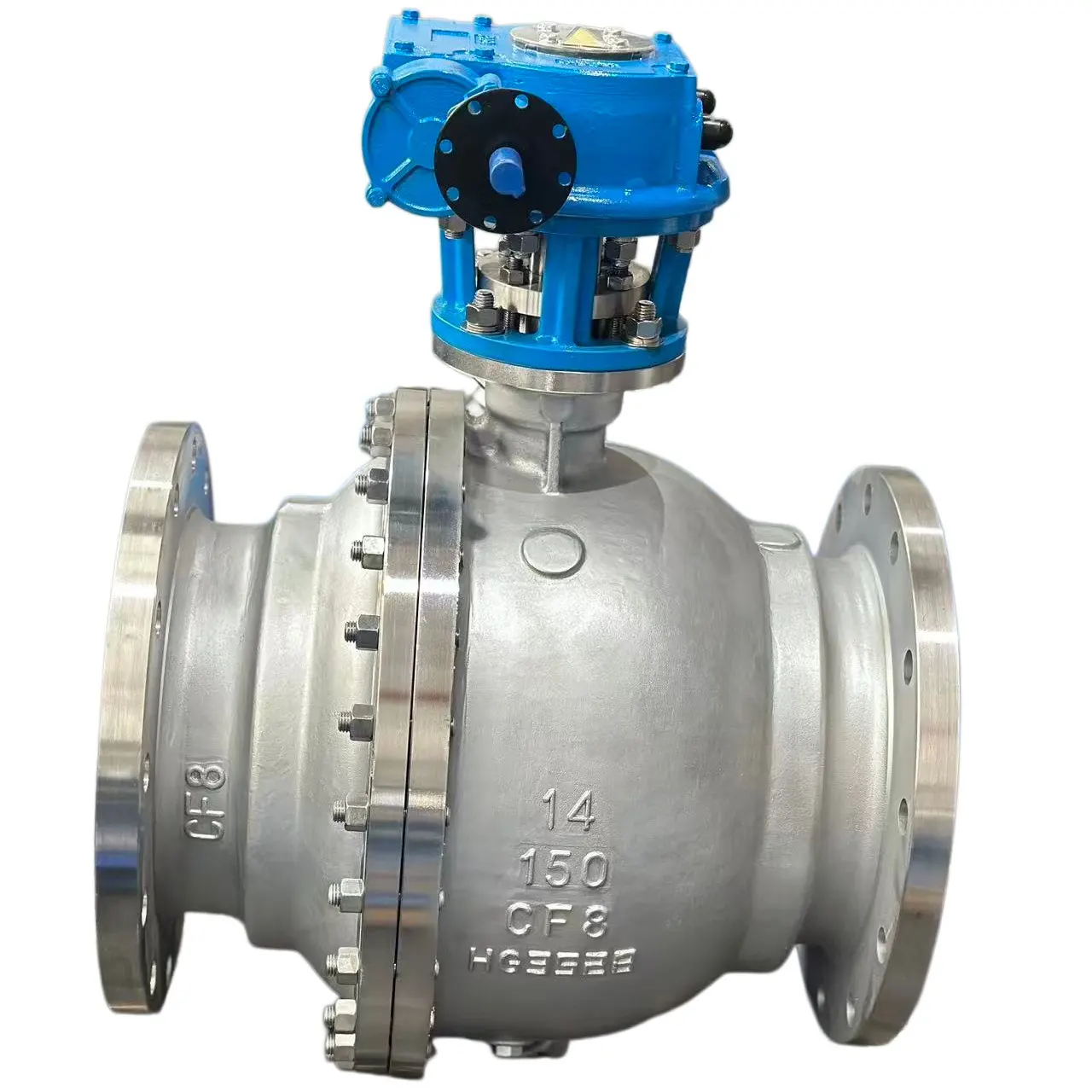

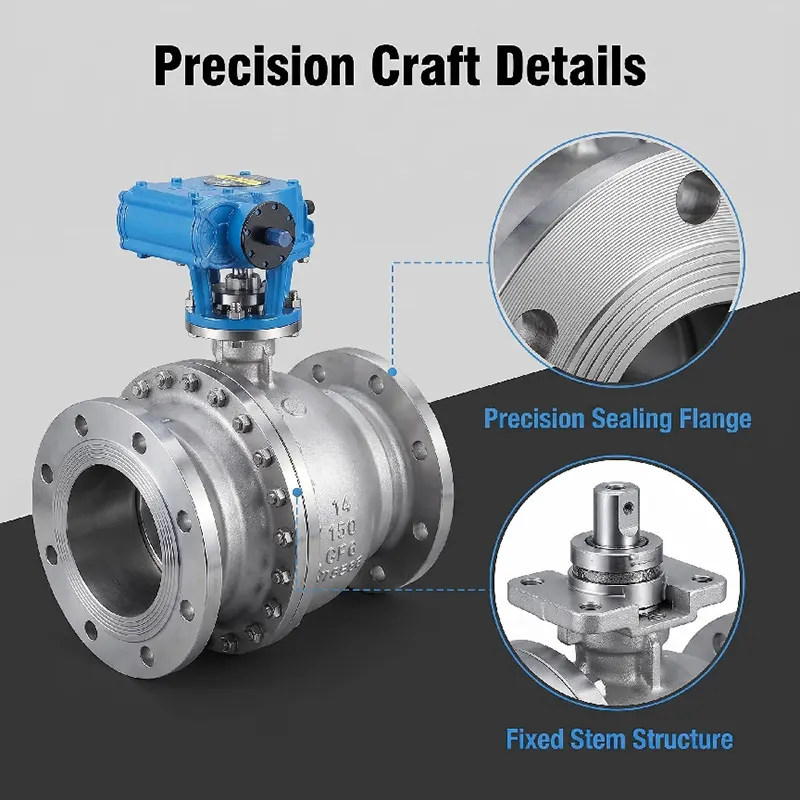

Энэ бол зэвэрдэггүй ган тогтмол бөмбөг хавхлага Хуурамч фланцтай бөмбөг хавхлага юм. Бөмбөлөг нь суудлын хүчээр хөвөхийн оронд дээд ба доод хонгилоор бэхлэгддэг. Үндсэн бүрэлдэхүүн хэсгүүдэд хуурамч хавхлагын их бие, капот, суурин бөмбөг, дээд ба доод хонгилын босоо ам, хавар урьдчилан ачаалагдсан хөвөгч суудал, үлээлгэхээс хамгаалах иш, фланцын холболтын төгсгөл, идэвхжүүлэгчийн ISO 5211 дээд бэхэлгээний дэвсгэр орно. Давхар блок, цус алдах функцийг хүсэлтээр хангаж болно. Хоног нүүрний сонголтууд: RF, RTJ.

- Хавхлагын их бие / капот: Хуурамч зэвэрдэггүй ган A182 F304 / A182 F316L

- Бөмбөлөг: Хуурамч зэвэрдэггүй ган, хатуу хром бүрсэн эсвэл Stellite хатуу нүүртэй

- Иш: A182 F316 зэвэрдэггүй ган

- Суудлын битүүмжлэл: зөөлөн битүүмжлэлд зориулсан PTFE / RPTFE; Stellite 6 хатуу хайлш нь металлын хатуу битүүмжлэл

- Жийргэвч ба O цагираг: FKM, PTFE, өөр өөр температурт тохируулсан

- Боолт: B8 / B8M зэвэрдэггүй ган боолт

Даралт ба температурын хүрээ

-Даралтын ангилал: PN16-PN100, Class150-анги 2500

-Ажлын температур:

•Зөөлөн лацтай хувилбар:-29℃ ~ +200℃

•Металл хатуу битүүмжлэгдсэн хувилбар: -29℃ ~ +425℃

-Туршилтын стандарт: API 598, бүрхүүлийн туршилт нь нэрлэсэн даралтаас 1.5 дахин их; суудлын туршилтыг нэрлэсэн даралтыг 1.1 дахин ихэсгэнэ

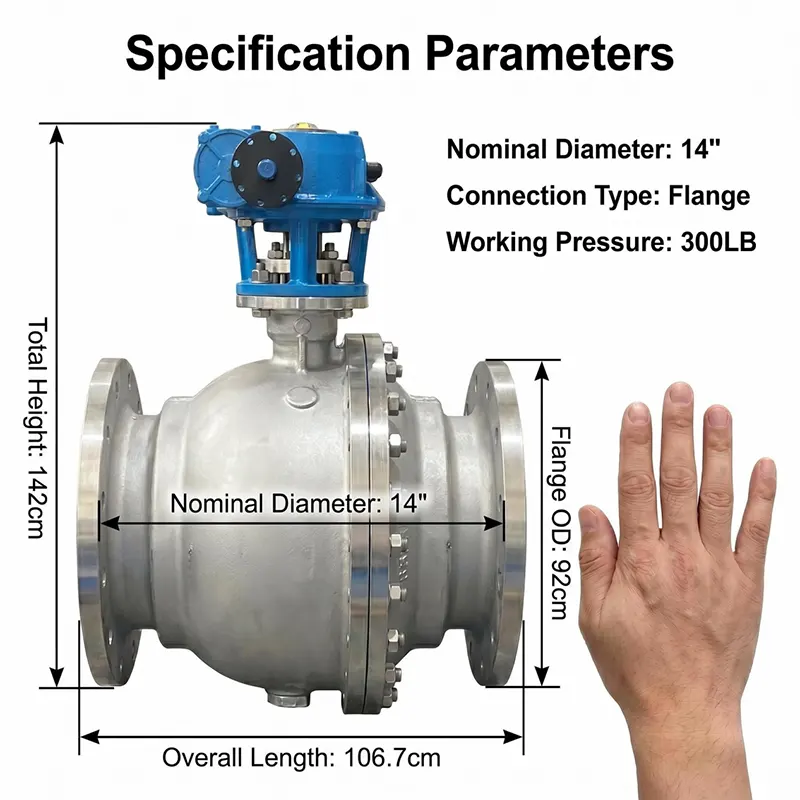

-Хэмжээний хүрээ: DN50-DN600 (NPS2"-NPS24")

Үйл ажиллагааны төрлүүд

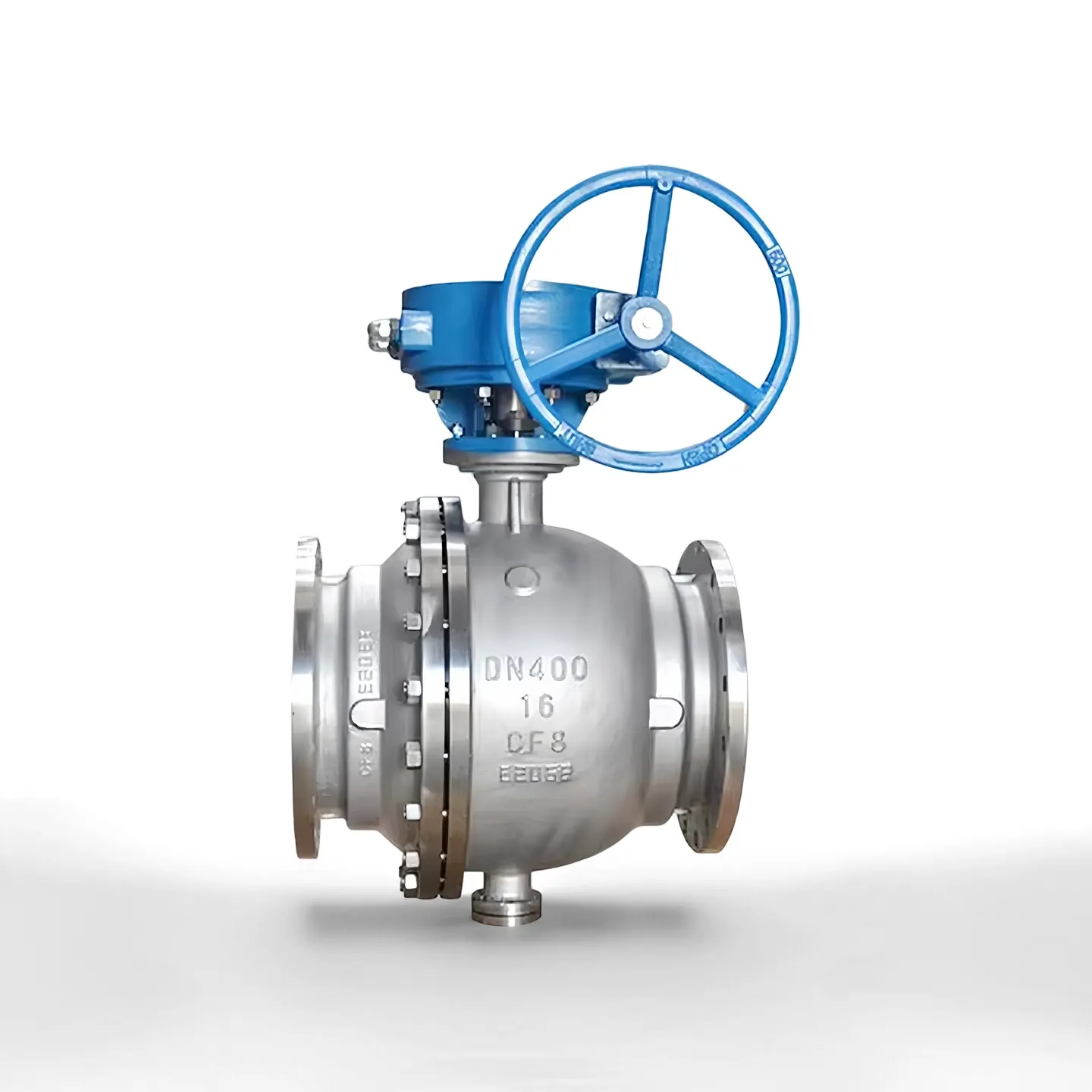

-Гарын авлага: Их хэмжээний эргүүлэх моментийн хэрэгцээнд зориулсан өт арааны оператор

- Пневматик: Хязгаарлалтын унтраалга ба цахилгаан хавхлагатай нэг үйлдэлт / давхар үйлдэлт пневматик идэвхжүүлэгч

-Цахилгаан: Алсын автомат удирдлагад зориулсан асаах-унтраах буюу модуляцтай цахилгаан идэвхжүүлэгч

-Гидравлик / цахилгаан гидравлик идэвхжүүлэгчийг тусгай хүсэлтээр авах боломжтой

Бүх идэвхжүүлэгч нь ISO 5211 суурилуулах платформд нийцдэг.

Хэрэглээ

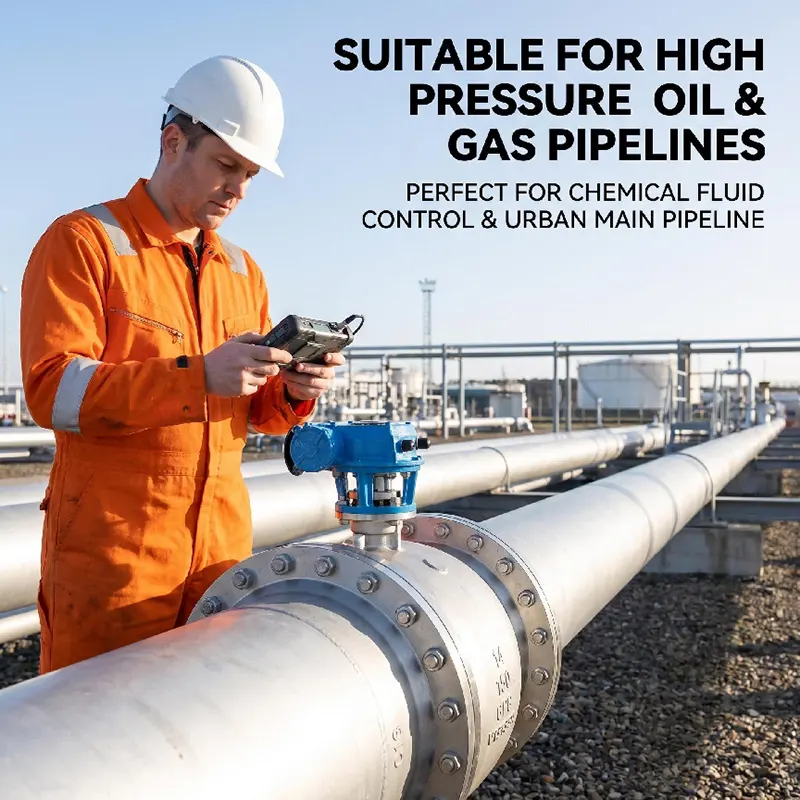

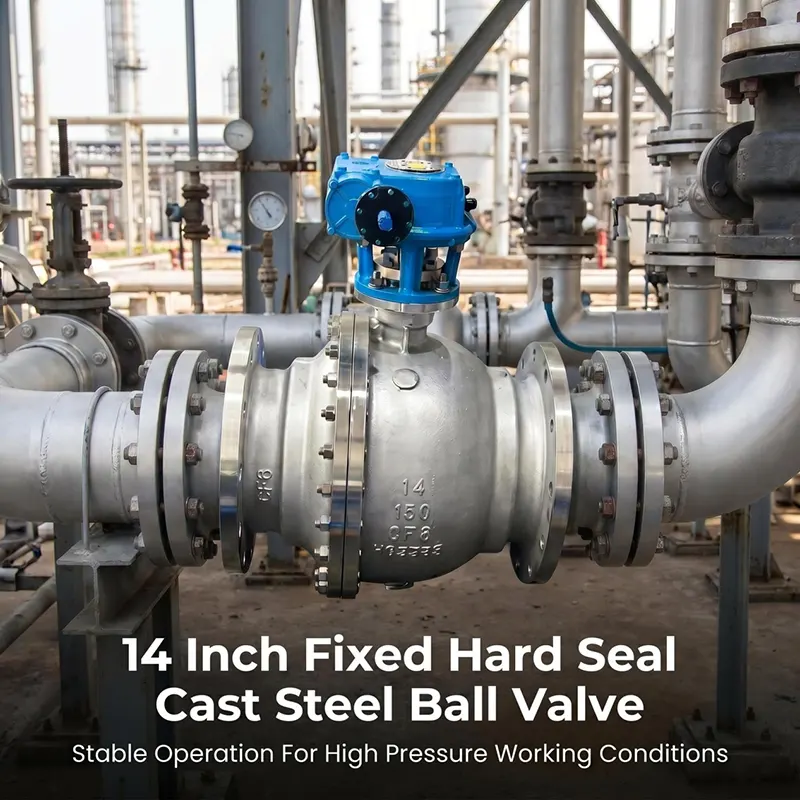

Шингэн, хий, идэмхий бодисыг унтраах, тусгаарлах үйлчилгээнд өргөн хэрэглэгддэг. Газрын тос, байгалийн хийн алсын зайн дамжуулах хоолой, нефть химийн үйлдвэр, химийн боловсруулалт, эрчим хүч үйлдвэрлэх, ус цэвэршүүлэх, LNG болон бусад хүнд даацын үйлдвэрлэлийн төслүүдэд голчлон ашигладаг.

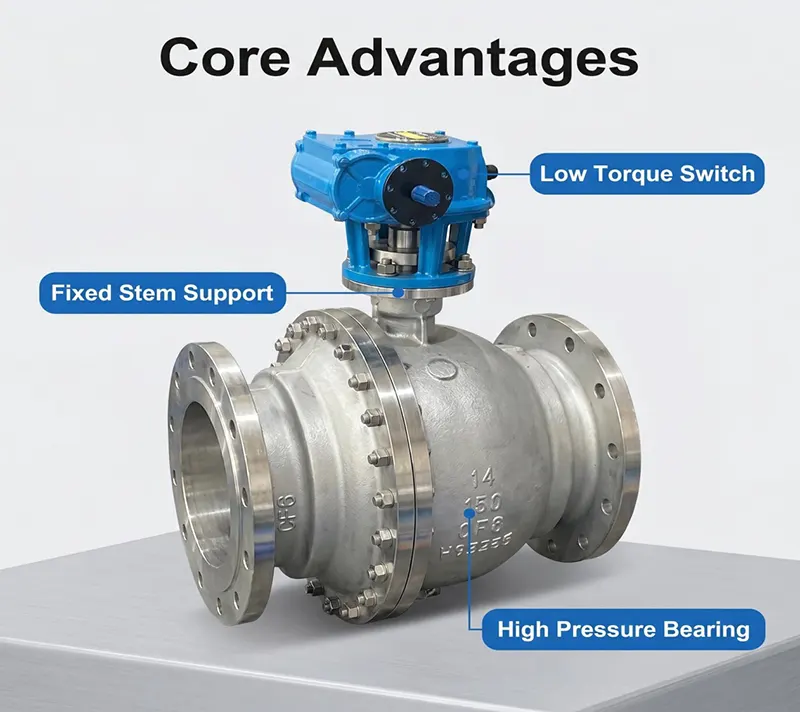

Яагаад манай зэвэрдэггүй ган тогтмол бөмбөлөг хавхлага хуурамч фланцтай бөмбөг хавхлагыг сонгох хэрэгтэй вэ?

1. Цутгамал сүвэрхэг гажиггүй, дотоод материал нь нягт, өндөр даралтын хүнд даацын шугам хоолойд бүрэн хуурамчаар үйлчилнэ.

2. Суурин бөмбөлөгний загвар нь том хэмжээтэй өндөр даралтын ажлын нөхцөлд ажиллах эргэлтийг ихээхэн бууруулдаг.

3. Материалын орж ирж буй хатуу хяналт, хавхлага бүр хүргэхээс өмнө бүрэн гидростатик болон хийн суудлын нэвчилтийг шалгадаг.

4. Температур, дунд зэргийн шаардлагад нийцүүлэн зөөлөн битүүмжлэл, металл хатуу битүүмжлэх хоёр хувилбарыг дэмжинэ.

5. Бид таны төслийн техникийн бүрэн дэмжлэг, зургийн хяналт, борлуулалтын дараах удирдамжийг санал болгож байна.

Худалдан авах гарын авлага

Лавлагаа илгээхдээ дараах мэдээллийг оруулна уу.

1. Нэрлэсэн хэмжээ ба даралтын ангилал

2. Ажлын орчин, бодит ажлын температур

3. Битүүмжлэлийн төрөл: зөөлөн тамга эсвэл металл хатуу тамга

4. Үйл ажиллагааны төрөл (хорхойтой араа / пневматик / цахилгаан гэх мэт)

5. Хоног стандарт ба фланцын нүүрний төрөл (RF / RTJ)

6. Тусгай шаардлага: галын аюулгүй, DBB функц, зэврэлтээс хамгаалах эмчилгээ гэх мэт.

Манай инженер таны ажлын нөхцөлд тохирсон саналыг санал болгоно.

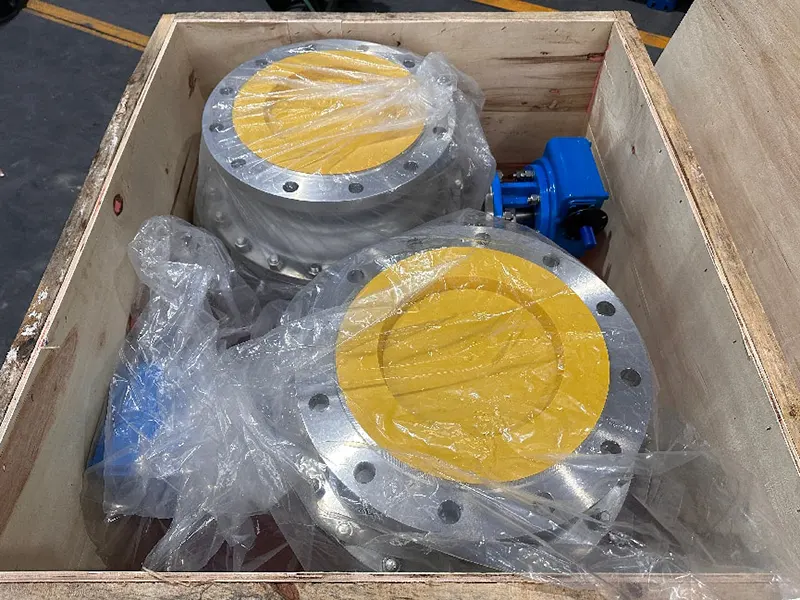

Сав баглаа боодол, тээвэрлэлт

Хавхлага бүрийг савлахын өмнө цэвэрлэж, хамгаална. Хавхлагын портууд нь дотоод хөндийг цэвэр байлгахын тулд хуванцар таглаагаар битүүмжилсэн байдаг. Хавхлагууд нь далайн тээвэрт тохиромжтой хатуу фанер хайрцагт савлагдсан байдаг. Бид EXW, FOB, CIF, DAP болон бусад худалдааны нөхцлийг дэмждэг. Барааг зориулалтын далайн боомт эсвэл агуулахад хүргэж болно.

OEM & ODM

Бид OEM болон ODM захиалгыг хүлээн авдаг. Бид биеийн материал, лацны материал, фланцын стандарт, тусгай өргөтгөлийн иш, тусгай зураг, логоны тэмдэглэгээг хэрэглэгчийн зураг эсвэл техникийн шаардлагын дагуу өөрчлөх боломжтой. Төслийн захиалгад зориулсан уян хатан MOQ.

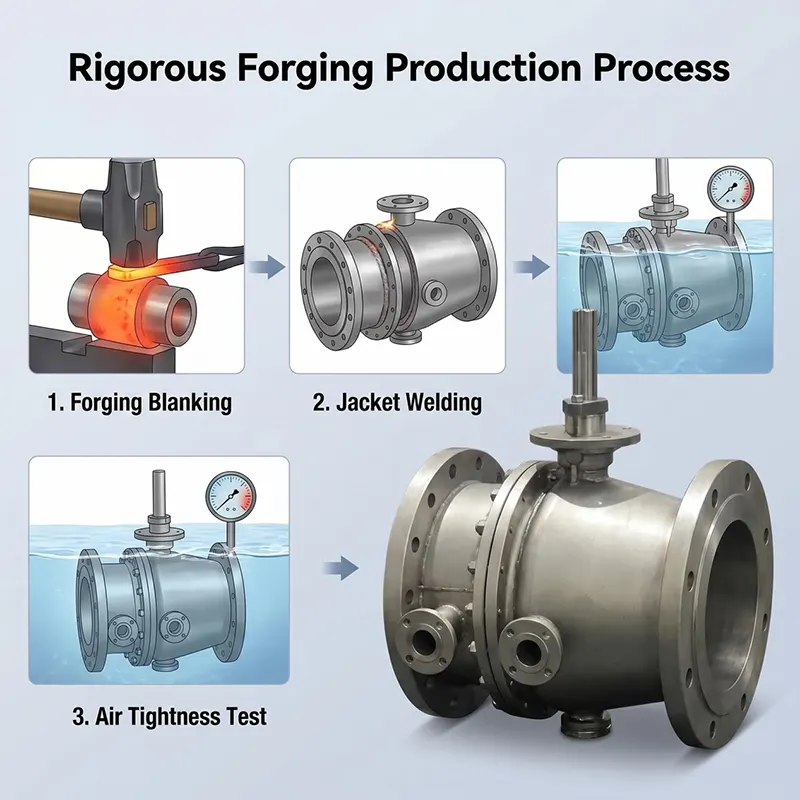

Хяналт, туршилт

Хавхлага бүр нь API 598 стандартын дагуу тээвэрлэхээс өмнө бүрэн хэмжээний шалгалт хийдэг.

- Түүхий эдийн орж ирж буй үзлэг: материалын химийн найрлага, механик шинж чанарыг шалгах, материалын ул мөрийг бүртгэх бүртгэлийг өгсөн.

- Бүрхүүлийн гидростатик туршилт: хавхлагын их бие, капотны даралтыг 1.5 дахин нэмэгдүүлдэг.

- Суудлын нэвчилтийг шалгах: 1.1 дахин нэрлэсэн даралт, ус эсвэл азотын орчин.

- Харааны үзлэг, хэмжээс шалгах, будаг, гадаргуугийн өнгөлгөөний үзлэг.

- Үйлчлүүлэгчийн хүсэлтээр SGS, BV гэх мэт гуравдагч этгээдийн институтын гэрчийг шалгах боломжтой.

- МТХ-ны материалын туршилтын гэрчилгээ, усан туршилтын тайлан, тохирлын гэрчилгээ зэрэг бичиг баримтыг бүрэн бүрдүүлэн нийлүүлж болно.

Суурилуулалт, засвар үйлчилгээний гарын авлага

- Гагнуурын шаар, элс, хог хаягдлыг цэвэрлэхийн тулд угсралтын өмнө дамжуулах хоолойг сайтар цэвэрлэж, битүүмжлэлийг гэмтээхгүй байх.

- Хавхлагыг урсгалын зөв чиглэлд суурилуулж, фланцын боолтыг тэгшхэн, тэгшхэн холбоно.

- Удаан хугацаагаар хадгалах эсвэл ажиллахын тулд хавхлагыг хагас нээлттэй байрлалд байлгаж болохгүй.

- Тогтмол ажиллагаатай байхын тулд битүүмжлэл наалдахаас сэргийлэхийн тулд бүрэн хаалтын циклийг үе үе ажиллуул.

- Тогтмол үзлэг хийх явцад фланцын холбоос, ишний савлагаа, гаднаас гоожиж байгаа эсэхийг шалгана.

- Төлөвлөсөн унтрах үед элэгдсэн битүүмжлэлийн хэсгүүдийг солих; Ажлын орчинд тохирох лацны материалыг ашигла.

- Хэрэв идэвхжүүлэгчээр тоноглогдсон бол идэвхжүүлэгчийн эргүүлэх хүчийг тогтмол шалгаж, унтраалгын статусыг хязгаарлана.

Борлуулалтын дараах үйлчилгээ

-Баталгаат хугацаа: Үйлдвэрлэлийн согогийн эсрэг тээвэрлэсэн өдрөөс эхлэн 12 сарын баталгаат хугацаа.

-Бид зургийн хяналт, параметрийн баталгаажуулалт, ашиглалтын заавар зэрэг техникийн дэмжлэг үзүүлдэг.

-Манай инженерийн баг техникийн лавлагаанд ажлын 24 цагийн дотор хариу өгдөг.

-Сэлбэг (суудал, жийргэвч, ишний савлагаа) дахин захиалгаар авах боломжтой.

-Төслийн томоохон захиалгад газар дээр нь техникийн зөвлөгөө өгөх боломжтой.

Тэмдэглэл: Буруу суурилуулалт, буруу ажиллагаа эсвэл буруу дунд зэргийн нөхцөл байдлаас үүдэлтэй хохирлыг баталгаат хугацаанд ХАМГАХГҮЙ.

Холбогдох санал болгож буй бүтээгдэхүүнүүд

- Хөвөгч бөмбөг хавхлага (2 ширхэг / 3 ширхэг зэвэрдэггүй ган бөмбөг хавхлага)

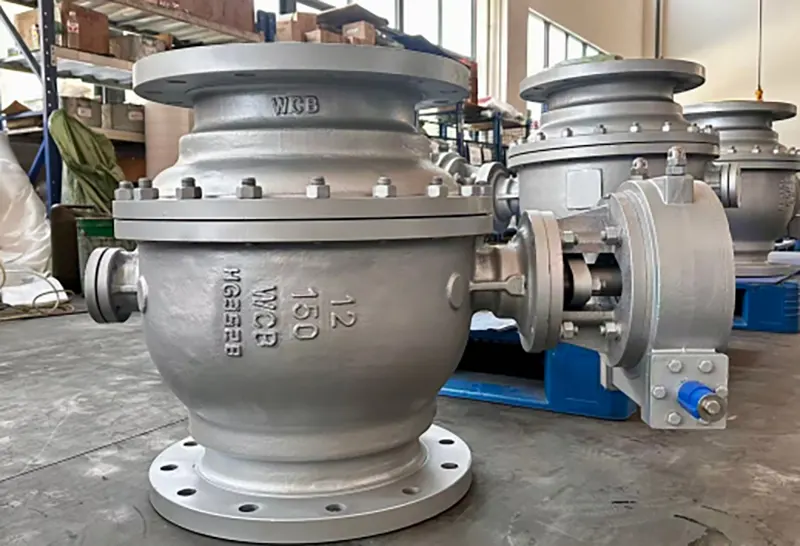

-WCB карбон ган суурин бөмбөлөг хавхлага

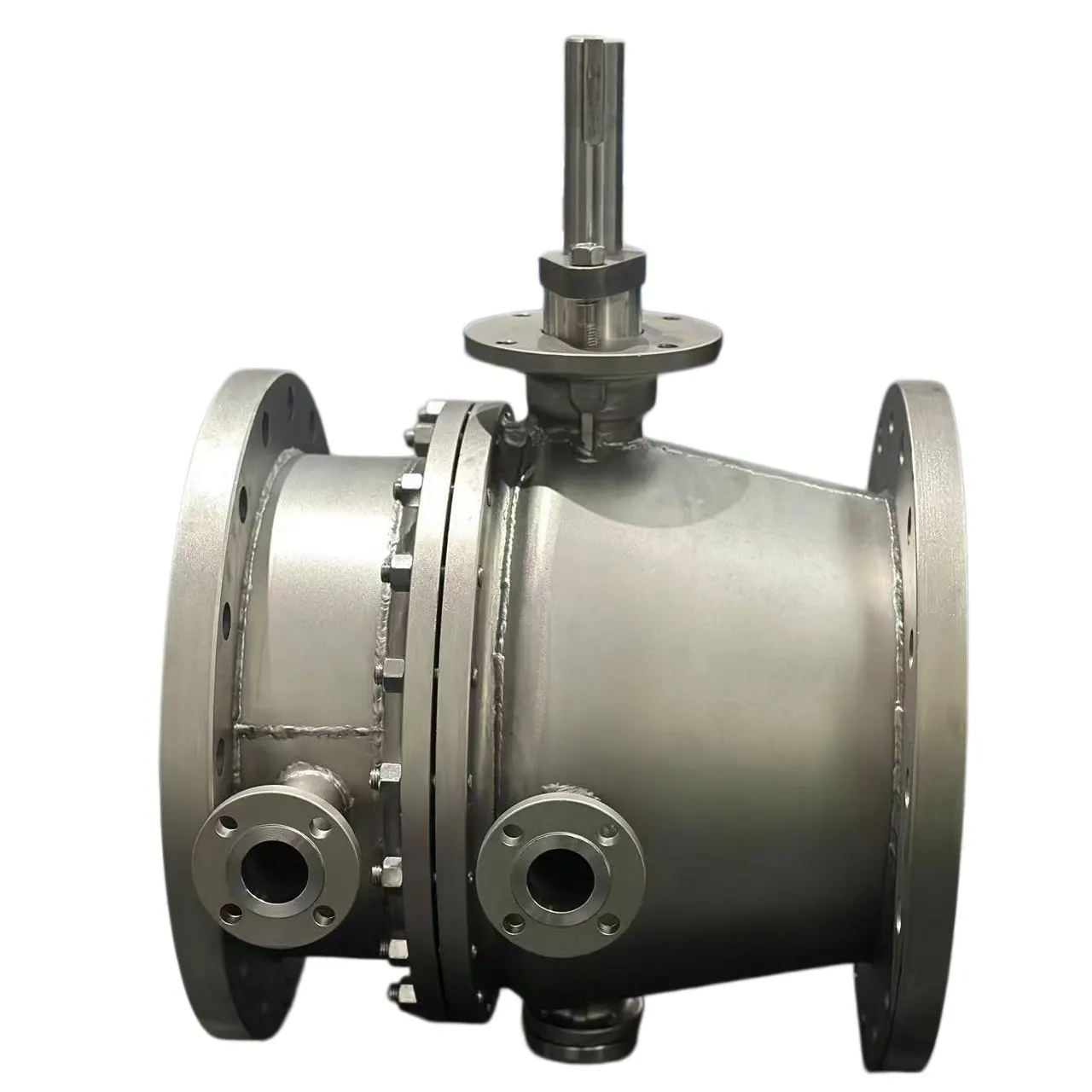

-Өндөр зуурамтгай чанар бүхий хүрэм тусгаарлагчтай суурин бөмбөг хавхлага

- Пневматик / цахилгаан иж бүрэн идэвхжүүлэгч бүхий бөмбөг хавхлага

-Өндөр температурт үйлчлэх зориулалттай металл хатуу битүүмжлэл бүхий суурин бөмбөг хавхлага

Манай үйлдвэрийн хүч чадал

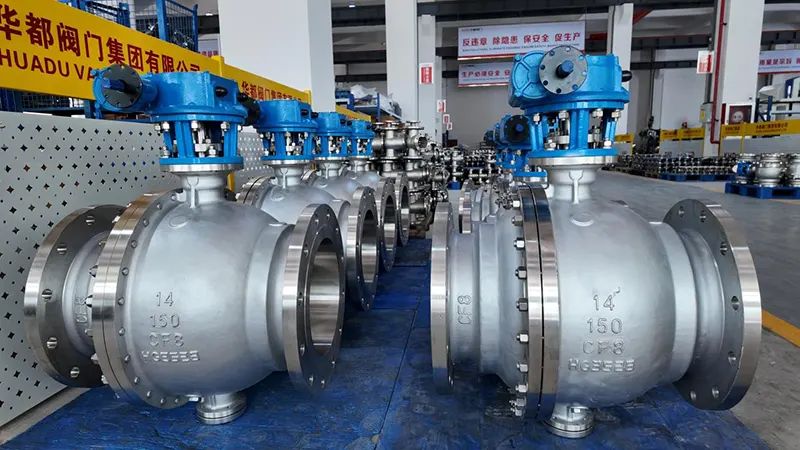

Huadu Valve Group нь Хятадын Вэнжоу хотод байрладаг бөгөөд үйлдвэрлэлийн хавхлагын дизайн, хуурамчаар үйлдэх, боловсруулах, угсрах чиглэлээр мэргэшсэн. Бид хуурамч цех, CNC боловсруулах цех, угсрах цех, бие даасан туршилтын лаборатори зэрэг иж бүрэн үйлдвэрлэлийн шугамуудыг эзэмшдэг. Үйлдвэрлэлийн бүх чухал үйл явц нь бүрэн аутсорсинг биш, харин дотооддоо дуусдаг. Бид гадаадад газрын тосны хий, нефть химийн болон усан хангамжийн төслийн захиалгаар арвин туршлагатай. Манай бүтээгдэхүүнийг Зүүн Өмнөд Ази, Ойрхи Дорнод, Европ болон бусад бүс нутагт экспортолдог.

Лавлагаа авахын тулд утсаар холбогдоно уу

Хэмжээ, даралт, орчин, температур, үйл ажиллагааны төрөл, тусгай шаардлага зэрэг ажлын нөхцөл байдлын нарийвчилсан шаардлагыг бидэнд илгээнэ үү. Манай техникийн баг удахгүй үнэлж, албан ёсны үнийн санал бэлтгэх болно. Захиалга болон томоохон төслийн хамтын ажиллагааг хүлээн авна уу.
