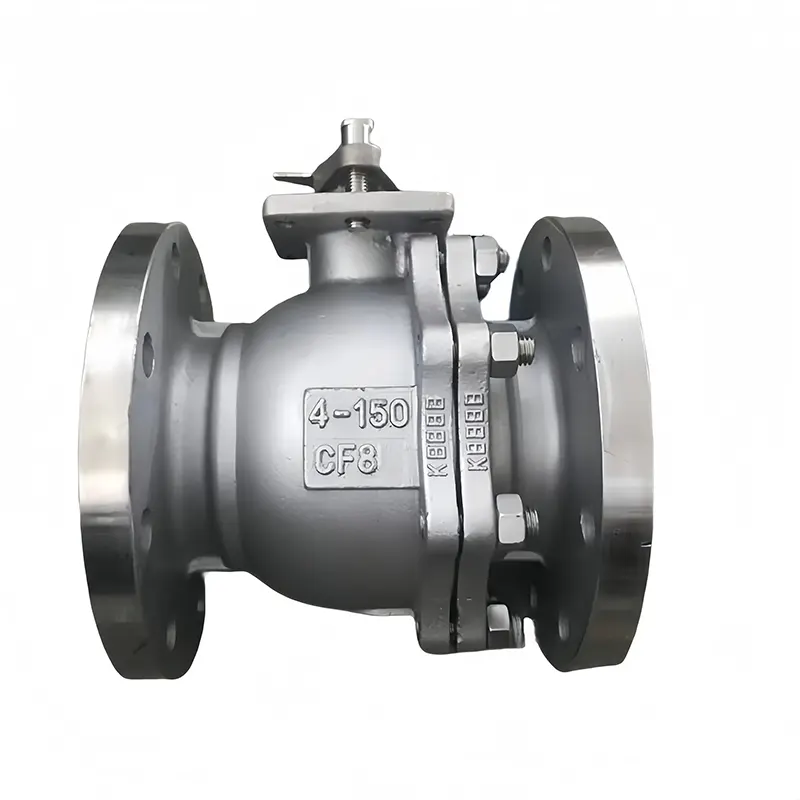

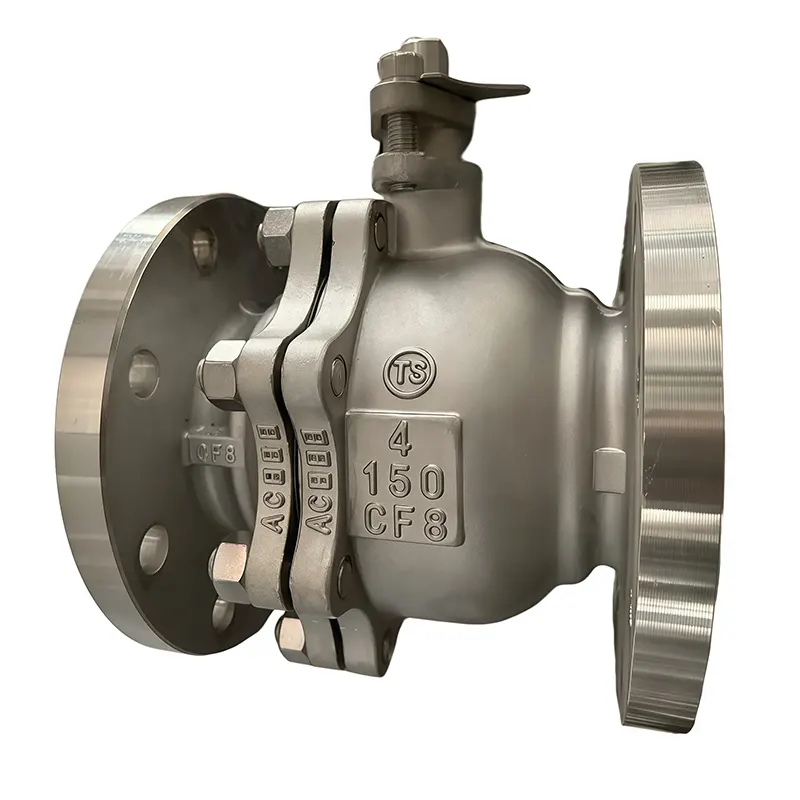

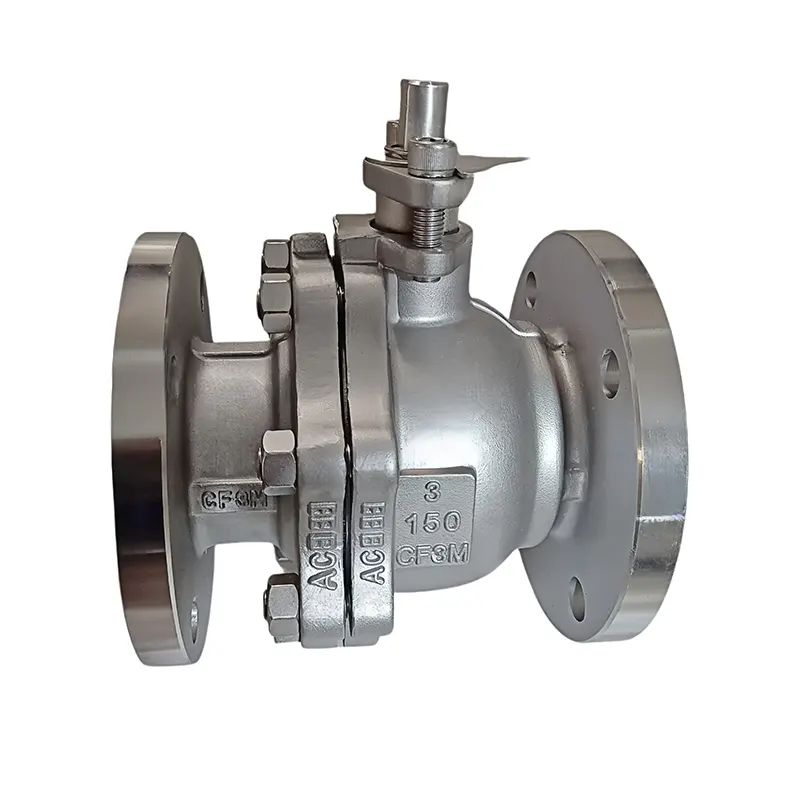

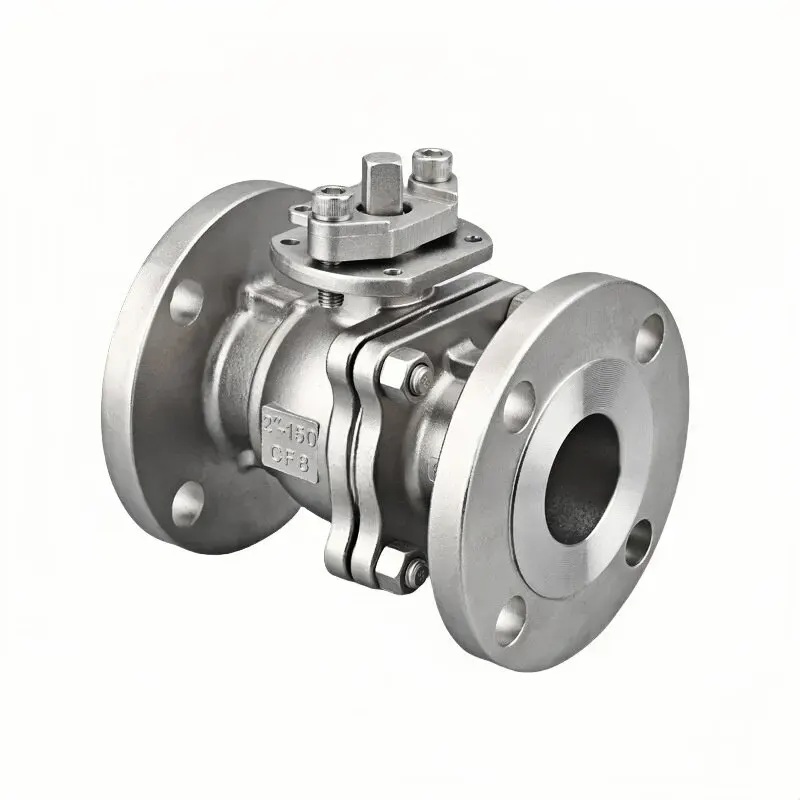

Зэвэрдэггүй ган гарын авлагын бөмбөг хавхлага

Зэвэрдэггүй ган гарын авлагын бөмбөлөг хавхлага нь талбайн шингэнийг хянах зориулалттай гар ажиллагаатай тусгаарлах, зохицуулах хавхлага юм. Huadu Valve үйлдвэрт үйлдвэрлэсэн энэ нь маш өндөр үзүүлэлттэй зэвэрдэггүй гангаар хийгдсэн бөгөөд янз бүрийн хэт туйлшралгүй үйлдвэрлэлийн орчинд ажиллах чадвартай.

Энэ нь ус боловсруулах, хөнгөн химийн бодис, хүнсний эм тариа, далайн эргийн болон ерөнхий үйлдвэрийн шугам хоолой зэрэгт эрүүл ахуй, зэв зэврэлтээс хамгаалах чадвар, цахилгаан эрчим хүчгүй ажиллах зэрэгт ихээхэн ач холбогдол өгдөг.

Энэхүү гарын авлагын бөмбөлөг хавхлага нь хатуу ширүүн үйлдвэрийн орчинд тасралтгүй мөчлөгийн үйлчилгээний үед ч тогтвортой гүйцэтгэлийг хадгалж байдаг.

Гол шинж чанарууд

Түүхий эд ба бүтцийн давуу тал

Яагаад зэвэрдэггүй ган нь хавхлагын биетээр ялгардаг вэ?

Манай гарын авлагын бөмбөг хавхлага нь SS304 ба SS316 зэвэрдэггүй гангаар (CF8 / CF8M цутгамал зэрэг) сайтар сонгогдсон хуурамч/цутгамал юм.

Зэвэрдэггүй ган нь үндсэн нүүрстөрөгчийн гангийн оронд зэв, исэлдэлт, хөнгөн химийн дайралтанд тэсвэртэй байдаг. Энэ нь чийгтэй үйлдвэрийн цех, эрэг орчмын суурилуулалт, бага зэрэг идэмхий технологийн шингэнд тохиромжтой.

Нэг хэсэг бүтээх дэвшилтэт техникүүд нь нүх, элс зэрэг далд дотоод дутагдлыг арилгадаг. Бэлэн бие нь хатуу механик хүч чадал, цочролыг тэсвэрлэх чадвар, тогтвортой даралтыг тэсвэрлэх чадварыг өгдөг. Урт хугацааны ашиглалт нь биеийн хэв гажилт, үе мөчний шүүрлийг амархан өдөөж, үйлдвэрийн нийт засвар үйлчилгээний зардлыг бууруулна.

SS316 хувилбар нь хлорид эсвэл давс агуулсан шингэнтэй холбоотой үед маш сайн байдаг. Стандарт ус, агаар, хийн хэрэглээний хувьд SS304 нь гадаадад байгаа ихэнх худалдан авагчдын хувьд тэнцвэртэй, төсөв хэмнэсэн сонголт хэвээр байна.

Хатуу түүхий эдийн баталгаажуулалт

Ирж буй материалын багц бүр лабораторийн шалгалтаар дамждаг.

- Химийн найрлага нь SS304 / SS316 / CF8 / CF8M үзүүлэлтүүдтэй яг таарч байна.

- Дахин боловсруулсан эсвэл чанар муутай орлуулагч материал байхгүй

- Бодит ертөнцийн сайтын нөхцөл байдлыг даван туулахын тулд тогтмол механик шинж чанарууд

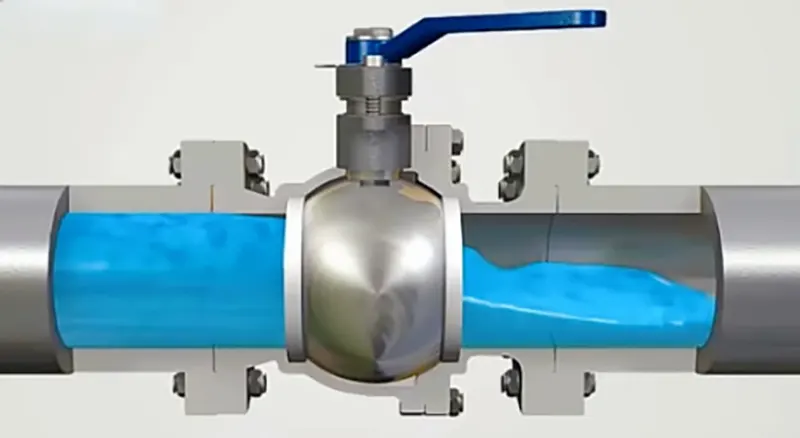

Хөвөгч бөмбөг гарын авлагын архитектурын ирмэг

Бид бодит ертөнцөд ашиглахад зориулагдсан, хүний ​​ээлтэй гар хөшүүрэгтэй хослуулсан хөвөгч бөмбөгний зарчмыг баримталдаг.

-Бүрэн гар ажиллагаатай: цахилгаангүй, агаарын хангамж шаардлагагүй; та нэмэлт туслах тоног төхөөрөмж болон холбогдох бүтэлгүйтлийн эрсдэлээс зайлсхийх болно

-Шууд суурилуулалт, ойлгомжтой ажиллагаа, талбайн засвар үйлчилгээнд саад багатай

-Бүрэн цооногийн урсгалын замыг оновчтой болгосноор урсгалын үймээн самууныг багасгаж, даралт багасахгүйгээр гөлгөр дунд дамжуулах боломжийг олгодог.

-Нарийвчилсан тохируулгатай PTFE суудал ба өнгөлсөн хөвөгч бөмбөг нь нэрлэсэн даралтын температурын дугтуйнд хатуу хаагддаг.

- Талбайн нэмэлт түгжигдэх бариул нь санамсаргүй эргэлтийг хязгаарлаж, талбайн ажилтнуудын санамсаргүй алдаанаас үр дүнтэй сэргийлдэг.

-Бүрэн нээлттэй / бүрэн хаалттай тусгаарлах үүрэгт зориулагдсан; хагас нээлттэй байрлалд удаан дарахыг зөвлөдөггүй.

Янз бүрийн дамжуулах хоолойн уян хатан холболтын сонголтууд

Төгсгөлийн хэд хэдэн тохиргоог санал болгож байна: урсгалтай төгсгөлүүд, фланцтай төгсгөлүүд, эрүүл ахуйн хурдан хавчаар холболт.

- 1/2"-ээс 4 инч хүртэлх өргөн хүрээтэй, олон даралтын ангилалд нийцдэг

- Бага оврын багажны шугам болон том урсгалтай гол шугам хоолойн тусгаарлалтад адилхан сайн ажилладаг

- ASME B16.34 стандартын дагуу үйлдвэрлэсэн, дэлхийн нийтлэг шугам хоолойн зохион байгуулалттай сольж болно.

- Манай инженерийн баг нь хэрэглэгчийн зургийг үнэлж, стандарт бус хэмжээст шаардлагад тохирсон шийдлийг боловсруулах боломжтой.

Сайн бодсон битүүмжлэх систем

Битүүмжлэлийн угсралт нь талбайн урт хугацааны тэсвэрлэлтийг хангахаар тохируулагдсан:

- Өөрөө тосолгооны материалтай PTFE суудал нь хөшүүргийг эргүүлэх үед үрэлтийг бууруулж, гялгар бөмбөлөгний гадаргууг элэгдлээс хамгаална.

- Ус, тос, хий болон бага зэргийн идэмхий технологийн шингэний хувьд хоёр чиглэлтэй нягт хаалтын гүйцэтгэл

- Ишний савлагааны оновчтой зохион байгуулалт нь хавхлагын босоо амны дагуу урсах урсгалыг дардаг.

- Бохирдахаас сэргийлж, бохирдлоос хамгаалах үйлчилгээ нь эрүүл ахуйн шаардлагад бүрэн нийцсэн, дунд зэргийн цэвэр байдлыг хадгалдаг.

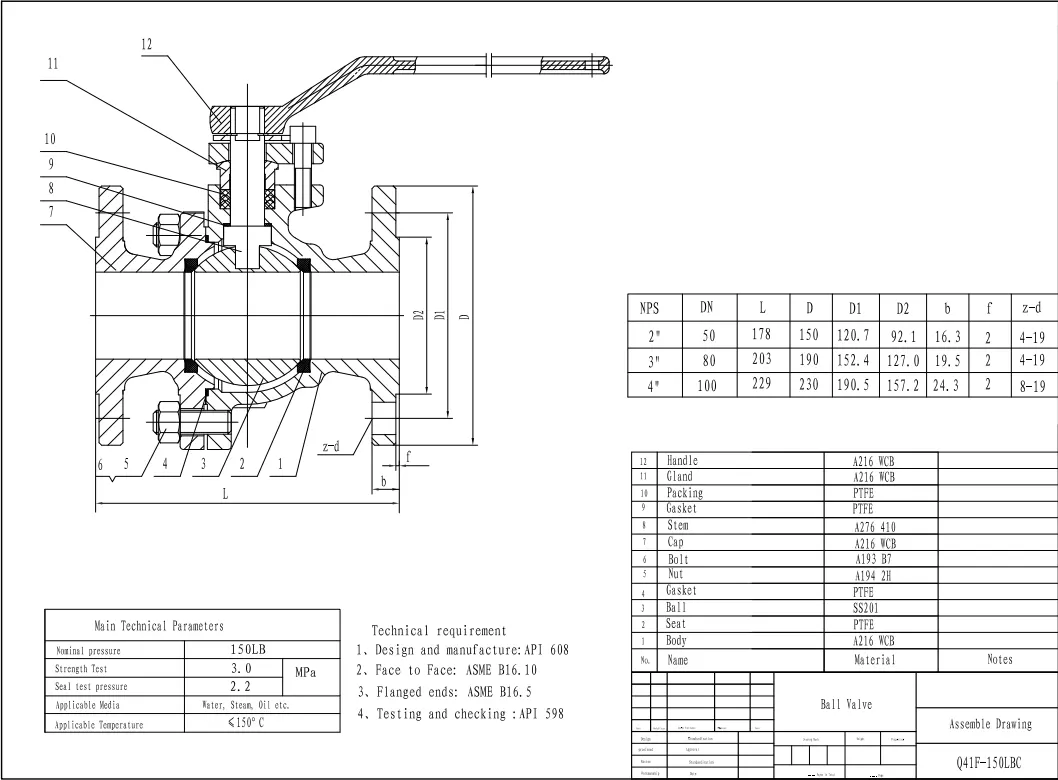

Техникийн үзүүлэлтүүд

Стандарт параметрүүд

Хэмжээ: 1/2"-4" (хэлбэрээр авах боломжтой)

Даралтын ангилал: PN16 / PN25 / PN40/PN64/PN100

Биеийн материал: SS304(CF8), SS316(CF8M)

Хавхлагын төрөл: Зэвэрдэггүй ган гарын авлагын бөмбөг хавхлага

Холболтын хэлбэр: Урсгалтай / Хоног / Ариун цэврийн хавчаар

Ажлын температур: -20°C ~ 180°C (суудлын найрлагаас хамаарна)

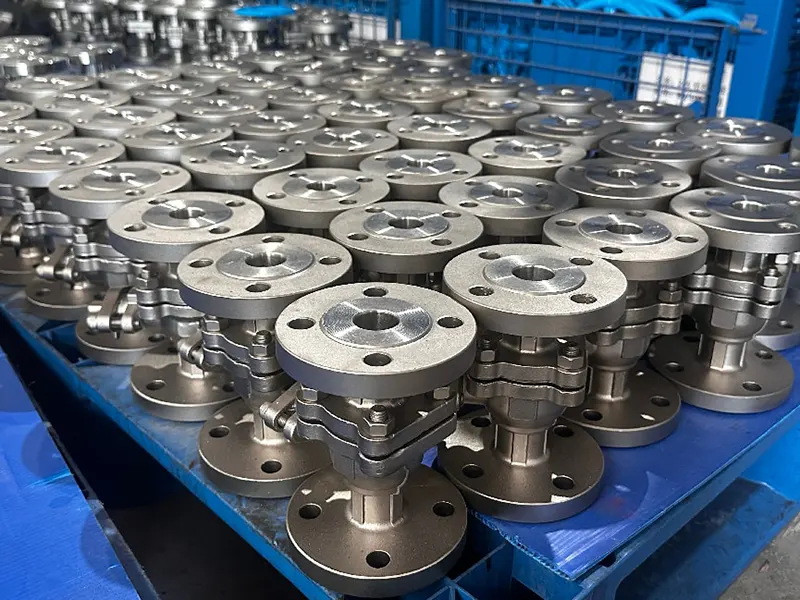

Үйлдвэрлэлийн ажлын урсгал

Манай зэвэрдэггүй ган гар бөмбөг хавхлага нь үйлдвэрлэлийн бүрэн үе шатуудыг дамждаг.

-Зэвэрдэггүй ган нарийн цутгах / хуурамчаар үйлдэх

-Материалын механик шинж чанарыг тогтворжуулах дулааны боловсруулалт

-Бөмбөлөг, битүүмжлэх нүүр, холбох үзүүрийг CNC өндөр нарийвчлалтай боловсруулах

-Гар хөшүүрэг бүхий нэгжийн бүрэн угсралт; Хүсэлтийн дагуу түгжигдэх бариул суурилуулна

Гүйцэтгэлийн онцлох үйл явдлууд

- Зэврэлт, зэврэлтэнд тэсвэртэй

- Даралтын алдагдал багатай бүрэн цооногийн загвар

- Шингэн ба хийн найдвартай хоёр чиглэлтэй нягт хаалттай

- Эрчим хүчгүй гар ажиллагаатай, сайтад дасан зохицох чадвар өндөр

- Буруу үйлдлийн эсрэг түгжих дагалдах хэрэгсэл

- Олон улсын шугам хоолойн ASME B16.34 стандартад нийцсэн

Хэрэглээний талбарууд

Ус цэвэршүүлэх салбар

Зэвэрдэггүй ган гарын авлагын бөмбөлөг хавхлага нь дараахь зүйлд өргөн хэрэглэгддэг.

-Хотын ус хангамж, цэвэрлэх шугам сүлжээ

-Эргэлтийн болон бохир усны туслах хэлхээ

-Цэвэр ус дамжуулах шугам хоолойн тусгаарлалт, залгах цэг

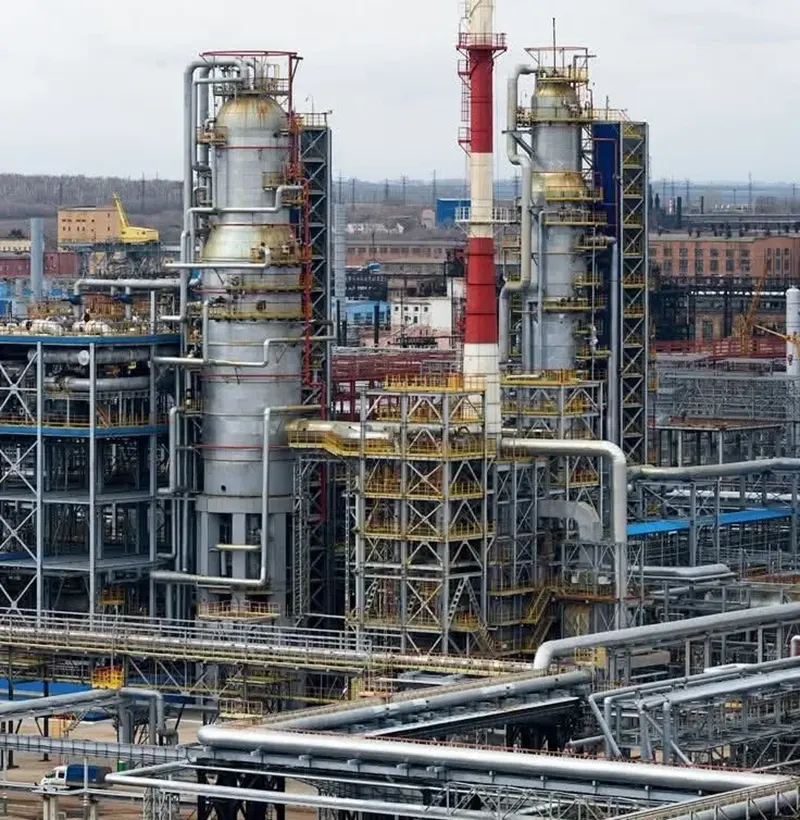

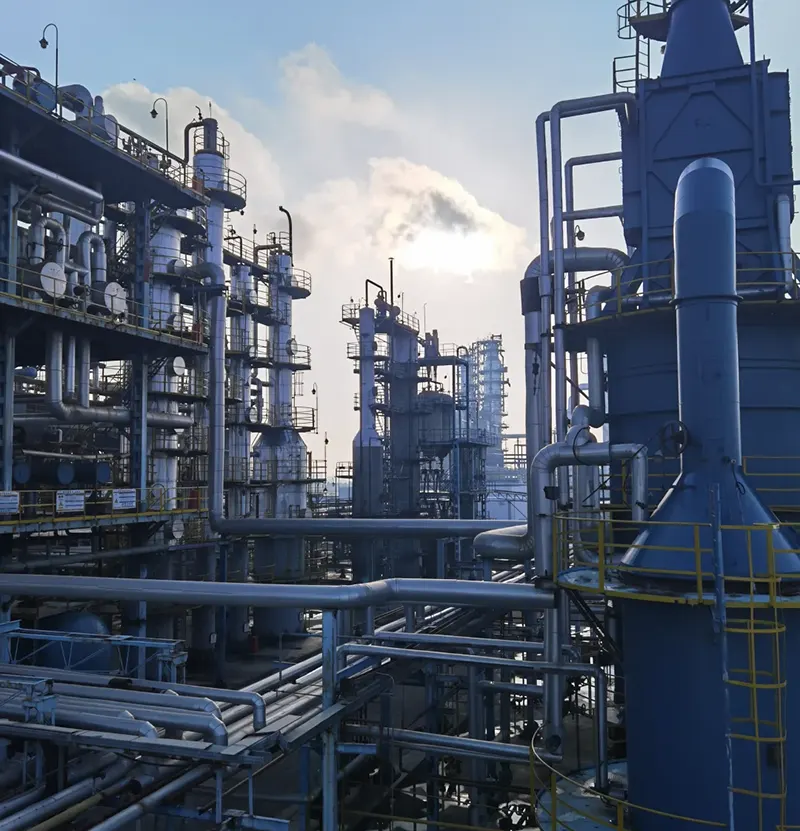

Хими, Нефть химийн салбар

- Ерөнхий хөнгөн химийн процессын шугам хоолой

- Зөөлөн идэмхий шингэний хяналтын гогцоо

- Нефть химийн үйлдвэрүүдийн туслах шугам хоолойн сүлжээ

Хүнс, ундаа, эмийн салбар

- Хоол хүнс, ундаа үйлдвэрлэх шугамын ариун цэврийн шугам хоолой

- Эмийн цехүүдийн доторх хоолойг боловсруулах

- Бохирдолгүй тохиолдолд эрүүл ахуйн шаардлага хангасан шингэнийг шилжүүлэх

Далайн ба үйлдвэрлэлийн ерөнхий хувилбарууд

- Далайн эргийн болон эрэг орчмын тэнгисийн шугам хоолойн систем

- Инженерийн гүйцэтгэгч сайтын төслүүдэд туслах гогцооны хяналт

- Орон нутгийн дистрибьютер болон үйлдвэрийн их засварын ажилд зориулсан хурдан шуурхай сэлбэг хэрэгсэл

Газар дээрх үйл ажиллагааны зөвлөмж, дэлхийн төслийн дэмжлэг

Ашиглалтын хугацааг уртасгахын тулд: угсралтын өмнө гагнуурын шаар, шугам хоолойн доторх хатуу хог хаягдлыг цэвэрлэнэ. Гарын хөшүүрэгт хатуу хүч хэрэглэж болохгүй. Удаан хугацааны турш зогссоны дараа лацыг наалдуулахыг зогсоохын тулд үе үе бүрэн цус харвах дугуй хийгээрэй. Ишний бага зэргийн алдагдлыг баглаа боодлын бага зэрэг тохируулснаар засч болно. Үйлдвэрийн байнгын үзлэг шалгалтандаа үе мөч, бариулын статусыг оруулаарай.

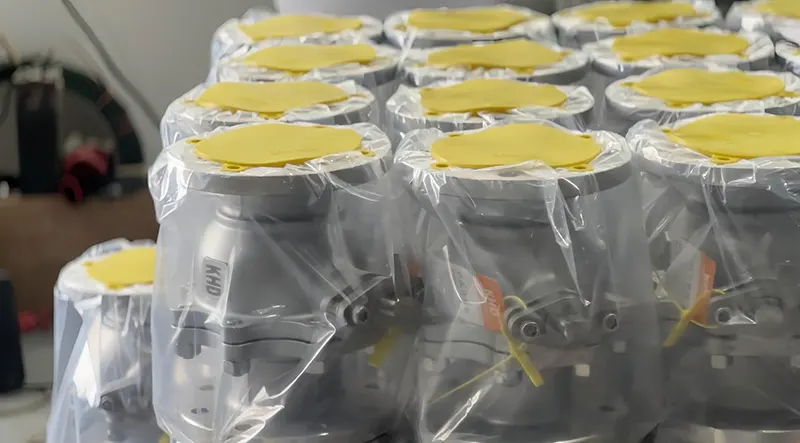

API, ISO, CE гэрчилгээтэй хавхлаг үйлдвэрлэгчийн хувьд нэгж бүр даралтын туршилт, гоожих туршилт, илгээхээсээ өмнө харааны хяналтыг давдаг. Манай чанарын хяналтын иж бүрэн ажлын урсгал нь түүхий эдийн орж ирж буй шалгалт, эцсийн бүтээгдэхүүнийг баталгаажуулах замаар нарийн боловсруулалтыг хамардаг. Материалын туршилтын гэрчилгээг тендер ирүүлэх, хилийн чанад дахь төслүүдийг хүлээн авахад зориулж нийлүүлж болно.

Уян хатан OEM & ODM захиалгат үйлчилгээг ашиглах боломжтой: материалын тохируулга, тусгай хэмжээ, гадаргууг өнгөлөх, лого сийлбэрлэх, захиалгат нөхцөлийг оновчтой болгох зэрэг нь бүгд дэмжигддэг. Уян хатан MOQ нь жижиг түүврийн туршилтууд болон томоохон хэмжээний төслүүдийн бөөнөөр захиалах боломжийг олгодог.

Манай зэвэрдэггүй ган гарын авлагын бөмбөлөг хавхлагууд нь Зүүн Өмнөд Ази, Ойрхи Дорнод, Африк, Европ болон бусад орнуудад зах зээлд өргөнөөр танигдсан. Талбайн тогтвортой гүйцэтгэл, батлагдсан урт хугацааны бат бөх байдлын ачаар бид дэлхий даяар дистрибьютер, инженерийн гэрээт гүйцэтгэгчид болон эцсийн үйлдвэрийн операторуудтай урт хугацааны тогтвортой түншлэлийг бий болгосон. Төслийг хэрэгжүүлэхэд найдвартай нэгж хэрэгтэй эсвэл нөөцийг тогтмол нөхөх шаардлагатай эсэхээс үл хамааран манай багтай холбоо бариарай. Бид таны бодит шаардлагад нийцсэн техникийн бүрэн мэдээллийн хуудас болон өрсөлдөхүйц үнийн саналыг хуваалцахад бэлэн байна.
