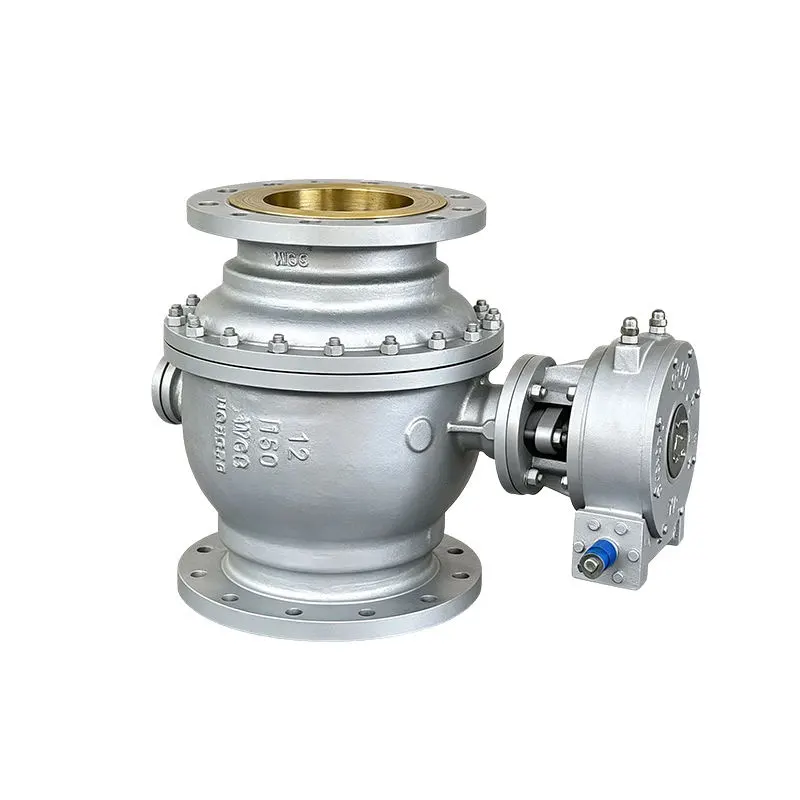

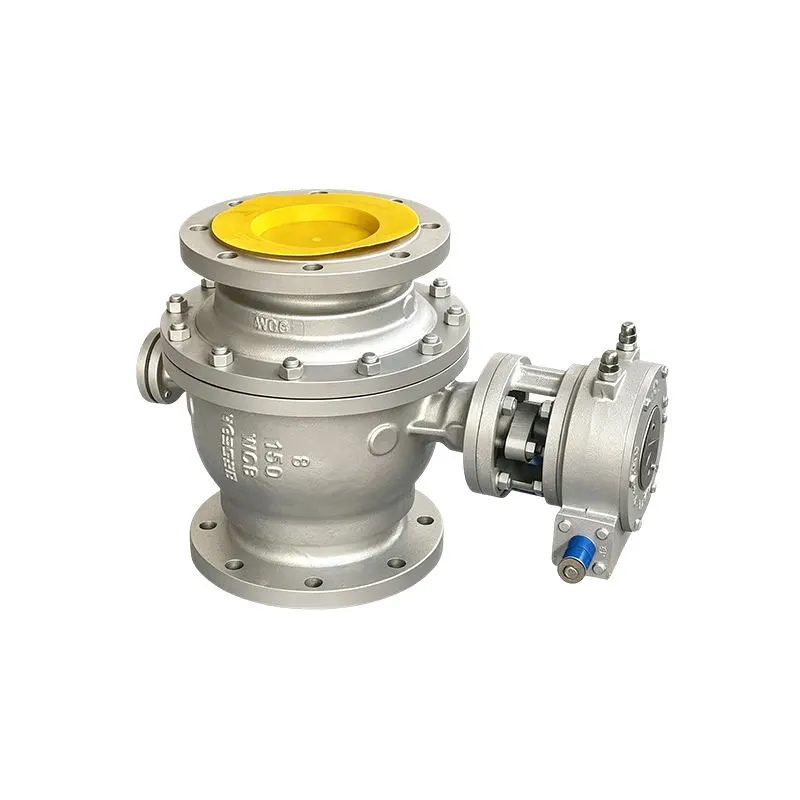

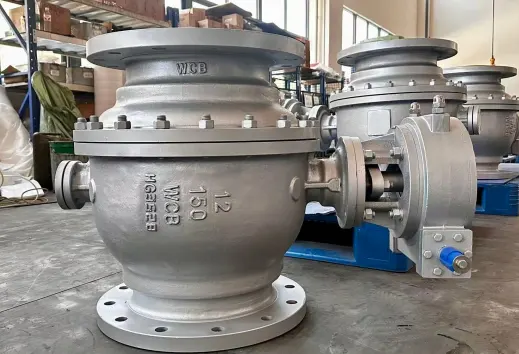

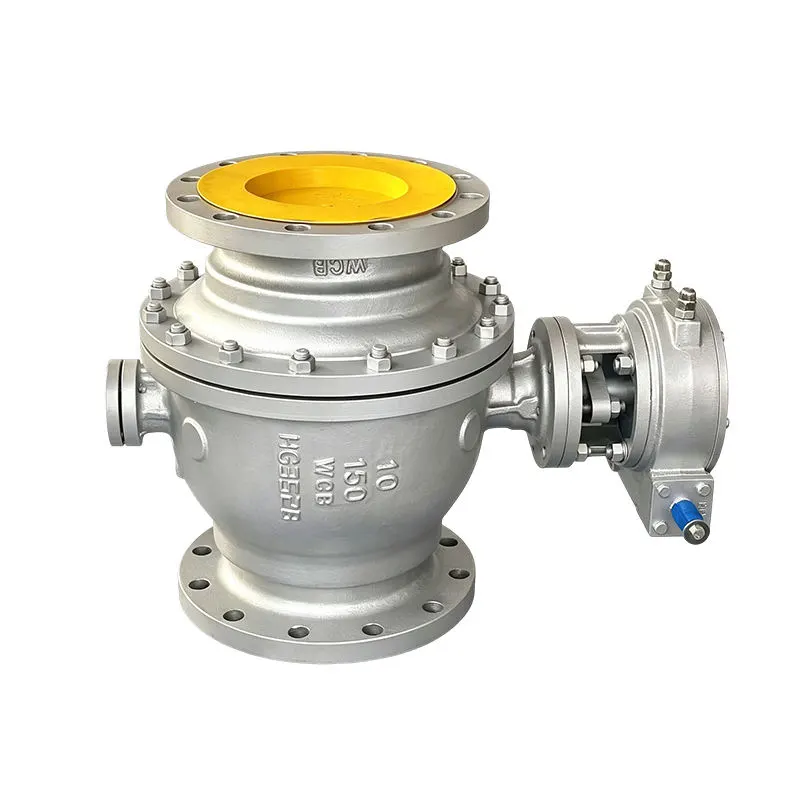

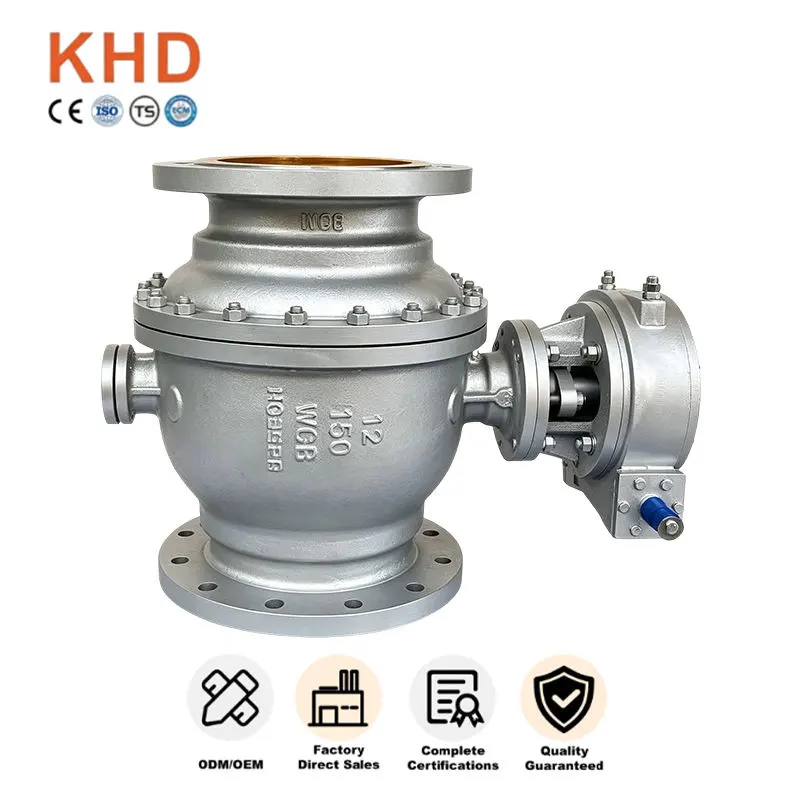

WCB Нүүрстөрөгчийн ган суурин бөмбөг хавхлага

WCB Нүүрстөрөгчийн ган суурин бөмбөлөг хавхлага нь Huadu Valve группын үйлдвэрлэсэн дамжуулах хоолойг тусгаарлах, урсгалыг хянах зориулалттай хүнд даацын үйлдвэрлэлийн хавхлаг юм. Энэ нь өндөр даралтын эгзэгтэй шугам хоолойн ажлын нөхцөлд маш тохиромжтой, бэхэлгээтэй бөмбөрцөг дизайн, A216 WCB нүүрстөрөгчийн ган материалыг ашигладаг.

Энэхүү үйлдвэрлэлийн хавхлага нь битүүмжлэх аюулгүй байдал, урт хугацааны ашиглалтын үндсэн шаардлага болох төслүүдэд өргөнөөр сонгогдсон, тасралтгүй өндөр даралтын үйлчилгээ, урт хугацааны үйл ажиллагааны дор найдвартай ажилладаг.

Түүхий эд ба бүтцийн давуу тал

Дээд зэрэглэлийн A216 WCB Нүүрстөрөгчийн ган их бие

WCB Нүүрстөрөгчийн ган суурин бөмбөлөг хавхлагыг A216 WCB нүүрстөрөгчийн гангаар цутгаж, дараах үндсэн ач тусыг авчирдаг:

-Өндөр механик бат бөх, маш сайн цохилтонд тэсвэртэй

-Даралтын өсөлт, усны алх зэрэгт сайн температурт дасан зохицох чадвартай

- Өндөр даралтын ангиллын үйлчилгээнд хангалттай хананы зузаан

-Дотоод болон гадаргуугийн согогийг арилгах хатуу цутгамал шалгалт

Бөмбөлөгт суурилуулсан суурин бөмбөгний бүтэц

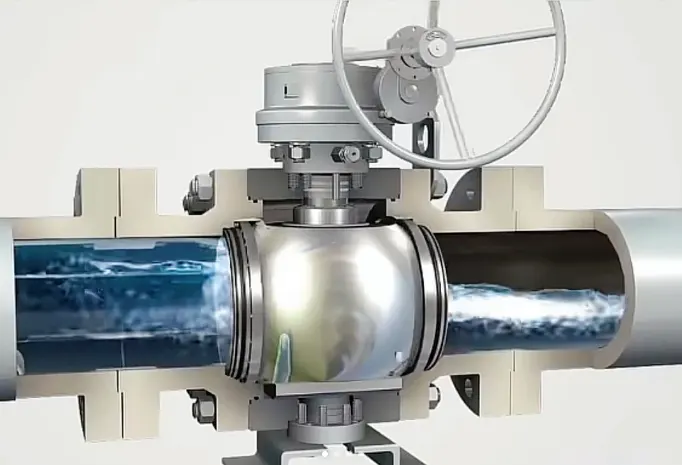

Энгийн хөвөгч бөмбөлөг хавхлагуудаас ялгаатай нь манай бөмбөрцөгт бэхэлгээний загвар нь дамжуулах хоолойн ихэнх даралтын ачааллыг дээд ба доод тулгуур босоо ам руу шилжүүлдэг. Бөмбөлөг байрлалдаа түгжигдсэн хэвээр байгаа тул хавхлагын суудал нь зөвхөн хамгийн бага холбоо барих хүчийг агуулдаг. Тогтвортой өндөр даралтын дор байнга онгойлгох, хаах үед ч суудлын элэгдлийг эрс багасгадаг. Тогтвортой хоёр чиглэлтэй битүүмжлэл нь даралтын чиглэлээс үл хамааран гоожихоос сэргийлж, чухал процессын гогцоонд системийн аюулгүй байдлыг сайжруулдаг.

Битүүмжлэл, аюулгүй байдлын оновчтой бүтэц

Хаврын ачаалалтай хөвөгч суудлын угсралт нь энэхүү WCB Нүүрстөрөгчийн ган суурин бөмбөг хавхлагт зориулагдсан. Баригдсан булаг нь олон мянган үйлдлийн дараа бага зэргийн элэгдлийг нөхөж, хаалтын ажиллагааг тогтвортой байлгах болно. Гэнэтийн даралт ихсэхээс хамгаалсан иш нь стандарт аюулгүй байдлын функц юм. Олон давхар графит савлагаа нь ишний цоорхойнуудын эргэн тойронд ялгарах ялгаруулалтыг багасгадаг. Бүх лацдан холболтын бүрэлдэхүүн хэсгүүд нь ердийн сэлбэг хэрэгслийн оронд өндөр даралт, дунд температурт ажиллах хэрэгсэлд тусгайлан тохирсон байдаг.

Гол шинж чанарууд

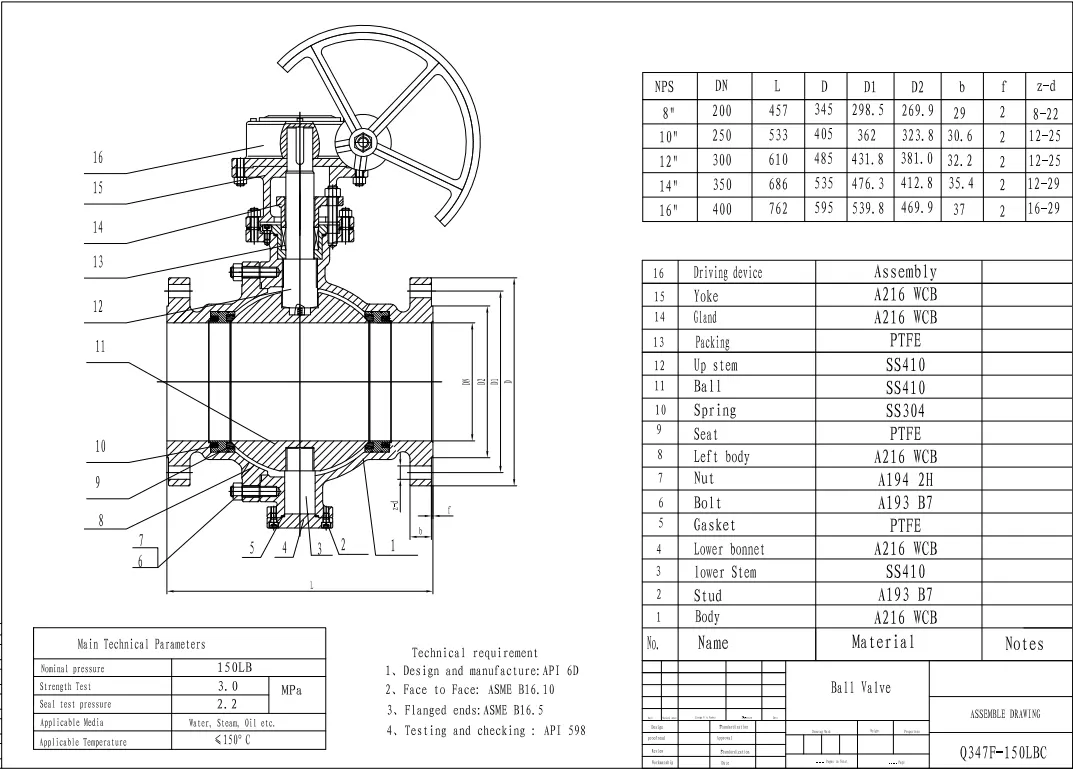

Техникийн үзүүлэлтүүд

Стандарт параметрүүд

Хэмжээ: DN50-DN1200

Даралтын үнэлгээ: Class150-Class2500

Материал: A216 WCB нүүрстөрөгчийн ган

Бүтэц: Бөмбөрцөгт бэхлэгдсэн хавхлага

Температурын хүрээ: -29℃ ~ 425℃

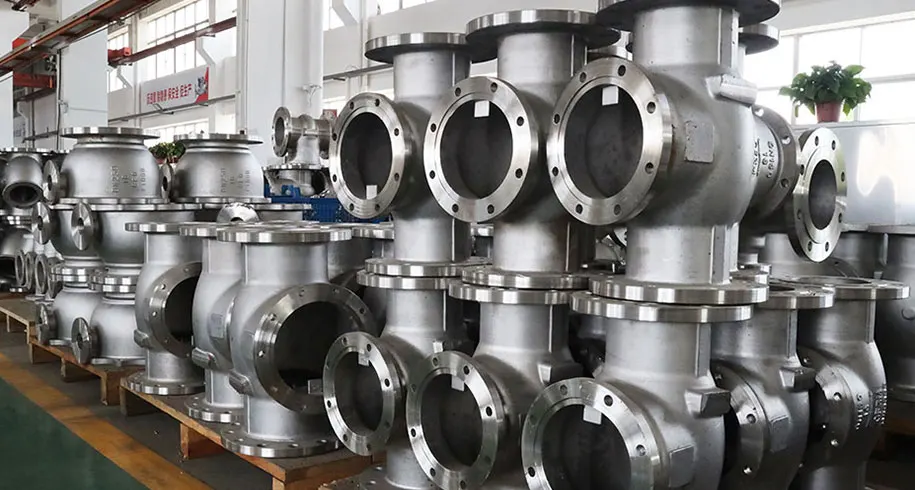

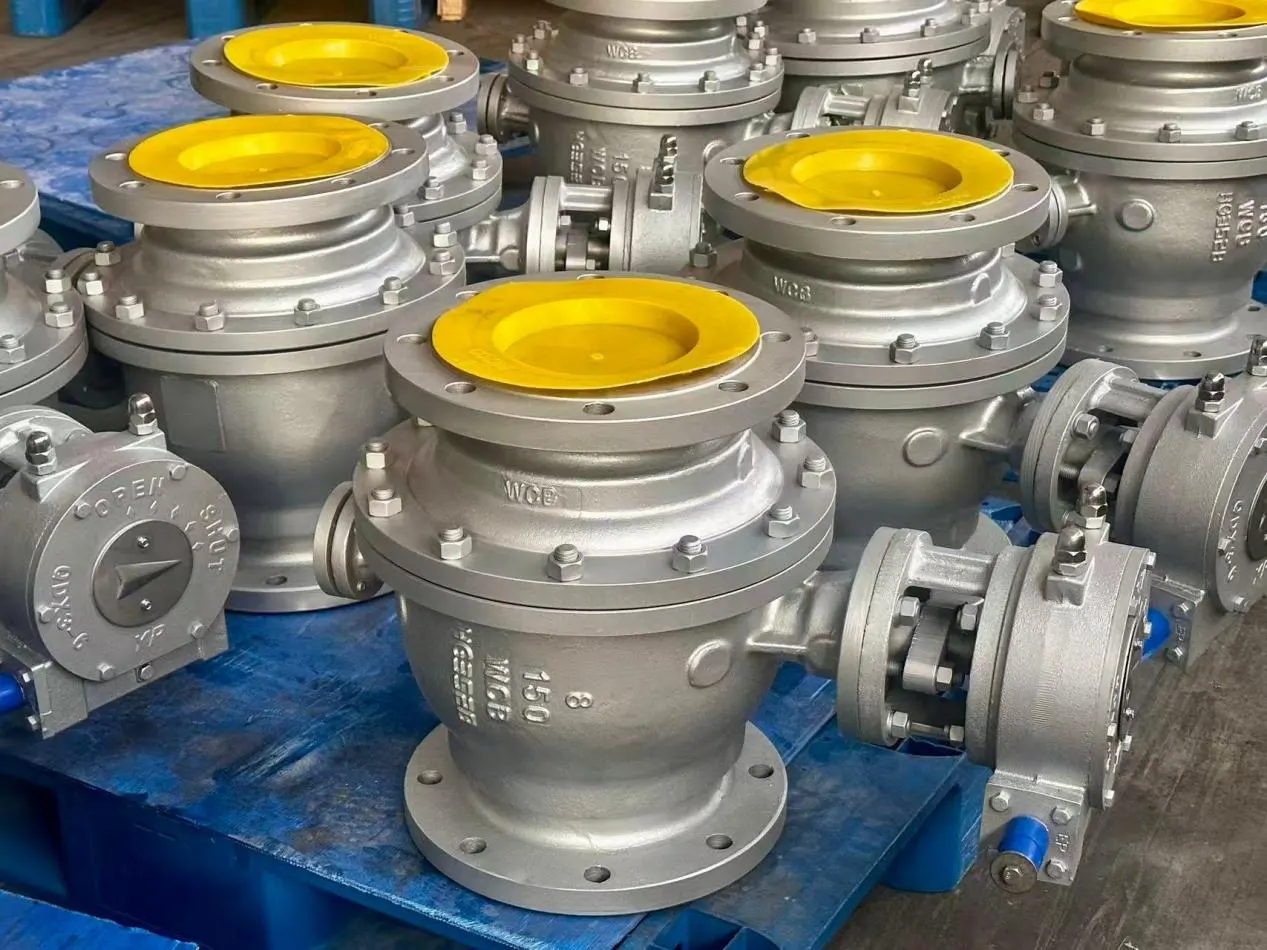

Үйлдвэрлэлийн процесс

WCB Нүүрстөрөгчийн ган суурин бөмбөлөг хавхлага нь:

- Мэргэшсэн A216 WCB цутгамал үйлдвэрлэл

- Тогтвортой материаллаг эд хөрөнгийг дулааны боловсруулалт

- Гадаргууг битүүмжлэх зориулалттай CNC нарийн боловсруулалт

- Тохиромжтой битүүмжлэл ба идэвхжүүлэгчийн бүрэлдэхүүн хэсгүүдтэй угсрах

Гүйцэтгэлийн онцлог

- Байнгын дугуйн үйлчилгээнд зориулсан бага элэгдэлтэй хонгилын бүтэц

- Найдвартай хоёр чиглэлтэй нягт хаалт

- Дамжуулах хоолойн тасралтгүй өндөр даралтын дор суудлын эвдрэлийн түвшин бага

- Олон төрлийн идэвхжүүлэгчийн сонголттой нийцдэг: механик араа, пневматик, цахилгаан

- Бүрэн нээлттэй / бүрэн -хаалттай тусгаарлах үйлчилгээнд зориулагдсан

Хэрэглээний талбарууд

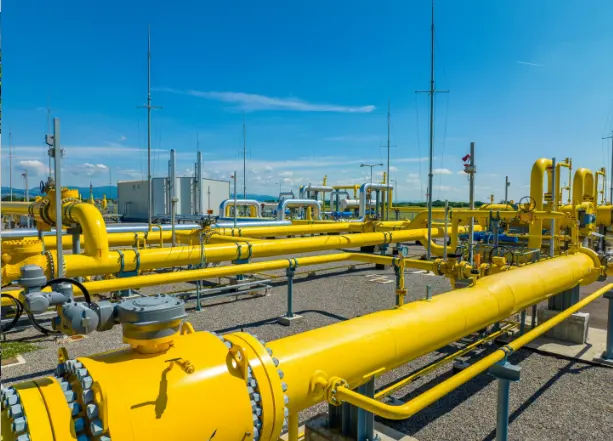

Газрын тос, байгалийн хийн аж үйлдвэр

WCB Нүүрстөрөгчийн ган суурин бөмбөлөг хавхлагыг дараах тохиолдолд өргөнөөр ашигладаг:

- Байгалийн хий дамжуулах гол шугам хоолой

- Газрын тос боловсруулах үйлдвэрийн технологийн шугам

- Түүхий тос дамжуулах байгууламж

- Хийн цуглуулах станцын шугам хоолойн систем

Нефть химийн үйлдвэр

- Өндөр даралтын нефтийн химийн процессын гогцоо

- Технологийн нэгжийн үндсэн тусгаарлах шугам хоолой

- Дунд зэргийн температурт зэврэхгүй, бага зэргийн идэмхий шингэний хэлхээ

Эрчим хүчний үйлдвэр

- Цахилгаан станцын үндсэн процессын шугам хоолой

- Хүнд даацын үйлдвэрийн үйлдвэрийн гогцооны систем

Аж үйлдвэрийн ерөнхий төслүүд

- EPC төслийн шугам хоолойн багцуудыг шинээр барих

- Одоо байгаа шугам хоолойн шинэчлэл, шинэчлэлийн ажил

- Засвар үйлчилгээ хийхэд хүндрэлтэй, аюулгүй байдлын шаардлага өндөртэй үйлдвэрийн газрууд

Чанарын хяналт ба төслийн худалдан авалтын дэмжлэг

ISO, CE болон API гэрчилгээтэй хавхлаг үйлдвэрлэгчийн хувьд WCB Нүүрстөрөгчийн ган суурин бөмбөлөг хавхлага бүр тээвэрлэлтийн өмнө гидростатик бүрхүүлийн туршилт, суудлын битүүмжлэлийн туршилт, хэмжээсийн хяналт зэрэг үйлдвэрийн иж бүрэн туршилтанд хамрагддаг. Дээжийн шалгалтгүйгээр хүнд даацын том хэмжээтэй хавхлагуудад бүрэн хэмжээний туршилтыг хэрэгжүүлдэг. Түүхий эд материалын баталгаажуулалт, цутгалтын хяналт, угсралтын хяналт, эцсийн хавхлагын туршилт нь үйлдвэрлэлийн бүх урсгалаар дамждаг. Материалын туршилтын гэрчилгээ, шалгалтын тайланг тендер ирүүлэх, талбайг хүлээн авахдаа гаргаж болно.

Газар дээрх ажлын нөхцлөөс хамааран уян хатан тохиргооны сонголтууд нь янз бүрийн даралтын зэрэг, лацдан холболтын материалын хослол, олон үйлдлийн горимыг хамардаг. Уян хатан MOQ нь дээжийн туршилт, жижиг багцын нийлүүлэлт, их хэмжээний төслийн захиалгыг дэмждэг. Huadu Valve группын WCB суурин бөмбөлөг хавхлагууд нь дэлхийн хэмжээнд экспортлогдож, дэлхийн үйлдвэрлэлийн үйлчлүүлэгчдээс дахин захиалга авдаг.

Суудал болон ишний битүүмжлэлийг сайтын бодит байдал дээр хэрхэн найдвартай барьсан бэ?

Бид энэ тогтмол бөмбөлөг хавхлагын хувьд хаврын ачаалалтай хөвөгч суудлын загварыг ашигладаг. Дотоод пүрш нь суудлыг бөмбөлөгний гадаргуу дээр дардаг. Олон мянган үйл ажиллагааны дараа бага зэргийн элэгдэлд орсон тохиолдолд пүрш нь жижиг цоорхойг нөхөж, битүүмжлэх чадварыг цаг хугацааны явцад сайн хадгалж чаддаг. Аюулгүй байдлын стандарт функц болгон хийсэхээс хамгаалах ишний бүтцийг суурилуулсан. Дамжуулах хоолойн гэнэтийн даралтын огцом өсөлтийн үед энэ нь ишийг үлээхээс сэргийлдэг. Олон давхар графит савлагаа нь ишний цоорхойн эргэн тойронд ялгарах жижиг ялгаралтыг зогсоох зорилгоор ишийг битүүмжлэх зориулалттай. Эдгээр лацдан холболтын хэсгүүд нь ерөнхий хямд сэлбэг хэрэгсэл биш юм; тэдгээрийг өндөр даралт болон дунд температурт ажиллах нөхцөлд тохируулан сонгосон.
